Kaseta sterownicza 2 przyciski standardowe i 1 awaryjny 1NC/1NO/1NO Harmony XAC | XACA2113 Schneider Electric

Opis i Kluczowe Cechy

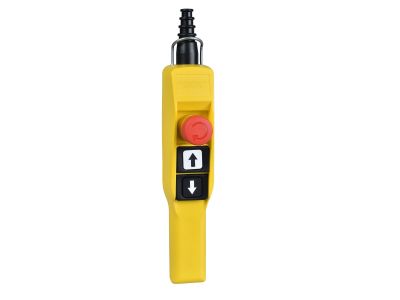

Kaseta sterownicza Schneider Electric Harmony XACA2113 to kompaktowe rozwiązanie do zdalnego sterowania maszynami, wyposażone w dwa przyciski standardowe (oznaczone „Podnieś” i „Obniż”) oraz jeden przycisk zatrzymania awaryjnego. Zintegrowane styki 1NC (normalnie zamknięty) dla przycisku awaryjnego oraz 1NO/1NO dla przycisków standardowych zapewniają niezawodne działanie w obwodach sterowania. Dzięki stopniowi ochrony IP65 kaseta jest odporna na pył i strugi wody, co umożliwia pracę w trudnych warunkach przemysłowych. Solidna, żółta obudowa zwiększa widoczność i bezpieczeństwo użytkowania.

• 2 przyciski standardowe + 1 awaryjny: Umożliwia sterowanie podnoszeniem i opuszczaniem, a także natychmiastowe zatrzymanie w sytuacji zagrożenia – wszystko w jednej kasecie.
• Styki 1NC / 1NO / 1NO: Rozwiązanie wymagane w układach bezpieczeństwa (styk NC przycisku awaryjnego) oraz sterowaniu dwukierunkowym (styki NO).
• Stopień ochrony IP65: Obudowa odporna na pył, wodę i wibracje – idealna do pracy na hali, w magazynie lub na zewnątrz.
• Zakres temperatur pracy -25°C do 70°C: Gwarantuje niezawodność w ekstremalnych warunkach otoczenia.
• Żółta obudowa: Zapewnia wysoki kontrast wizualny i lepszą widoczność przy słabym oświetleniu, zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Kaseta XACA2113 została zaprojektowana zgodnie z obowiązującymi normami europejskimi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE oraz stopień ochrony IP65 potwierdzony testami. Produkt spełnia standardy branżowe dla aparatury sterowniczej w środowisku przemysłowym.

Zastosowanie

Kaseta sterownicza Harmony XACA2113 przeznaczona jest do zdalnego sterowania maszynami i urządzeniami w aplikacjach standardowych i średniociężkich, szczególnie w obwodach sterowania silnikami. Sprawdzi się m.in. w:

• Sterowaniu silnikiem wyciągowym (suwnica, wciągarka) – przyciski Podnieś/Obniż oraz awaryjne zatrzymanie.
• Pracy na halach produkcyjnych i magazynach – łatwy dostęp do przycisków w trudnych warunkach otoczenia.
• Zastosowaniach wymagających odporności na pył i wilgoć (np. rolnictwo, budownictwo).
• Systemach sygnalizacji i sterowania maszynami, gdzie wymagana jest duża niezawodność styków i łatwa identyfikacja funkcji.

Wskazówki Montażowe

Montaż i podłączenie kasety sterowniczej może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Stosować zaciski śrubowe zgodnie z dokumentacją producenta (moment dokręcania według instrukcji). Przekrój przewodów dobrać do obciążenia styków (zalecany przekrój 0,75…1,5 mm²). Po podłączeniu sprawdzić poprawność działania przycisku awaryjnego (styk NC musi rozłączać obwód bezpieczeństwa). Kaseta nie wymaga prowadnicy DIN – mocowana jest bezpośrednio na konstrukcji maszyny lub ścianie.

FAQ

• Czy przyciski są podświetlane? W standardowym wykonaniu XACA2113 przyciski nie posiadają podświetlenia LED. Oznaczenia „Podnieś” i „Obniż” wykonane są metodą trwałą, dobrze widoczną w świetle dziennym i sztucznym.
• Jaki stopień ochrony ma kaseta? Stopień ochrony wynosi IP65 – obudowa pyłoszczelna i odporna na strugi wody, a także na uderzenia i wibracje. Nie wymaga dodatkowego osłaniania w typowych warunkach przemysłowych.
• Jaki jest tryb pracy styków – NC czy NO? Przycisk zatrzymania awaryjnego wyposażony jest w styk normalnie zamknięty (NC) – wciśnięcie rozłącza obwód. Przyciski Podnieś/Obniż mają styki normalnie otwarte (NO) – zwierają obwód po naciśnięciu. Wszystkie styki są srebrne o dużej obciążalności prądowej.
