Kaseta przystosowana do przycisku bezpieczeństwa, żółta Harmony XALD | XALK178H7 Schneider Electric

Opis i Kluczowe Cechy

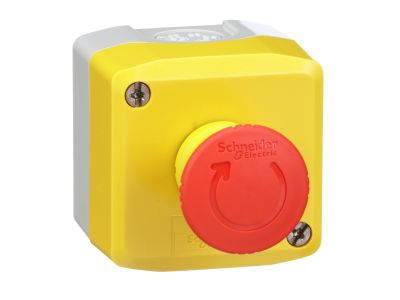

Żółta kaseta kontrolna Schneider Electric Harmony XALK178H7 stanowi gotowe rozwiązanie do budowy stacji zatrzymania awaryjnego. Wyposażona w czerwony przycisk grzybkowy z 1 zestykiem normalnie zamkniętym (NC) oraz mechanizm zwalniający, pozwala na szybkie i niezawodne odcięcie zasilania w sytuacji zagrożenia. Dzięki stopniowi ochrony IP65 oraz odporności na uderzenia, pył, wodę, korozję i wibracje, kaseta sprawdza się w najtrudniejszych warunkach przemysłowych. Zaciski śrubowe ułatwiają podłączenie przewodów, a szeroki zakres temperatur pracy od -40°C do 70°C gwarantuje funkcjonalność nawet w ekstremalnym otoczeniu.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody zapewniają niezawodne działanie w zapylonym, wilgotnym i wymagającym środowisku, a obudowa odporna na uderzenia i zabrudzenia zachowuje estetyczny wygląd.
• Zestyk NC (normalnie zamknięty): W standardowym stanie obwód jest zamknięty, a po naciśnięciu przycisku natychmiast otwiera obwód – kluczowa cecha w obwodach zatrzymania awaryjnego dla zapewnienia bezpieczeństwa.
• Mechanizm zwalniający: Przycisk po zadziałaniu pozostaje w pozycji wciśniętej, a do zwolnienia wymaga ręcznego odblokowania – zapobiega przypadkowemu ponownemu uruchomieniu maszyny.
• Szeroki zakres temperatur -40°C do 70°C: Umożliwia instalację w chłodniach, halach produkcyjnych oraz na zewnątrz bez ryzyka utraty funkcjonalności.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i serwisie, odpowiednie dla instalatorów preferujących tradycyjne metody łączenia.

Zgodność z Normami

Kaseta Harmony XALK178H7 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania stosowane w aparaturze sterowniczej i sygnalizacyjnej, co potwierdza jego przydatność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki kompaktowej budowie i wysokiej odporności środowiskowej kaseta sprawdza się w różnorodnych scenariuszach wymagających szybkiego zatrzymania procesu lub maszyny.

• Oznakowanie i wyposażenie stanowisk operatorskich w przemyśle – umożliwia operatorowi natychmiastowe odcięcie zasilania w razie zagrożenia.
• Instalacje w obrębie linii produkcyjnych, przenośników i maszyn pakujących – zapewnia ergonomiczny dostęp do przycisku bezpieczeństwa.
• Zewnętrzne stacje sterowania w trudnych warunkach (budowy, magazyny, oczyszczalnie) – obudowa IP65 chroni przed wilgocią i pyłem.
• Systemy automatyki budynkowej, gdzie konieczne jest lokalne zatrzymanie awaryjne agregatów, wind lub bram.

Wskazówki Montażowe

Montaż kasety XALK178H7 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie sterowania. Kaseta przeznaczona jest do montażu panelowego (wycięcie o średnicy 22 mm) lub bezpośrednio na powierzchni – postępuj zgodnie z instrukcją producenta. Przekrój przewodów dobierz do obciążenia styków, a moment dokręcania zacisków śrubowych zrealizuj według zaleceń w karcie katalogowej. Po zakończeniu montażu sprawdź poprawność działania mechanizmu blokady.

FAQ

• Czy kaseta XALK178HH7 posiada podświetlenie? Nie, jest to przycisk bezpieczeństwa bez podświetlenia. Sygnalizacja wizualna opiera się na wyrazistym kolorze czerwonym i żółtej obudowie, co zapewnia dobrą widoczność w warunkach przemysłowych.
• Jaki stopień ochrony posiada kaseta? Stopień ochrony IP65 – kaseta jest pyłoszczelna i odporna na strugi wody, co umożliwia pracę w trudnych warunkach (np. na zewnątrz, w strefach mokrych).
• Jaki typ styku zastosowano w przycisku? Zastosowano zestyk normalnie zamknięty (NC). Jest to standard w obwodach zatrzymania awaryjnego – przerwa w obwodzie następuje po naciśnięciu przycisku, co gwarantuje bezpieczne zatrzymanie maszyny.
