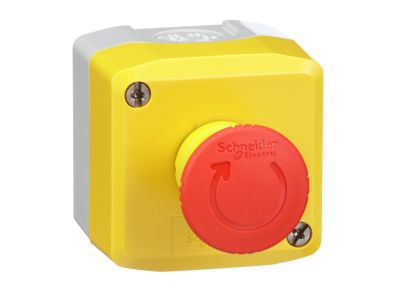

Kaseta przystosowana do przycisku bezpieczeństwa, żółta, 2NC Harmony XALD | XALK178FH7 Schneider Electric

Opis i Kluczowe Cechy

Kaseta przycisku bezpieczeństwa Schneider Electric Harmony XALK178FH7 to gotowy moduł z dwoma stykami normalnie zamkniętymi (2NC), przeznaczony do montażu w panelu sterowniczym. Wyposażona w mechanizm obrotowo-zapadkowy oraz zaciski śrubowe, zapewnia niezawodne wyłączanie awaryjne w trudnych warunkach przemysłowych. Stopień ochrony IP65 i szeroki zakres temperatur pracy (-25°C do 70°C) gwarantują działanie w zapylonym i wilgotnym środowisku. Kompaktowa obudowa plastikowa pasuje do standardowego otworu montażowego 22 mm, co ułatwia integrację z istniejącymi instalacjami.

• Styki 2 × NC (normalnie zamknięte): zapewniają bezpieczne przerwanie obwodu sterującego po uruchomieniu przycisku bezpieczeństwa – sygnał awaryjny jest natychmiast przesyłany do układu.
• Stopień ochrony IP65: kaseta odporna na wnikanie pyłu i strugi wody, idealna do pracy w halach produkcyjnych, warsztatach i na zewnątrz.
• Zakres temperatur pracy -25°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach – od mroźnych magazynów po gorące linie produkcyjne.
• Mechanizm obrotowo-zapadkowy: umożliwia zatrzaśnięcie przycisku w pozycji wyłączonej, uniemożliwiając przypadkowe ponowne załączenie przed świadomym odblokowaniem.
• Plastikowa obudowa i zaciski śrubowe: lekka konstrukcja odporna na korozję, a zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów (przekrój dostosowany do prądu obwodu).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zgodność z ogólnymi normami dla aparatury sterowniczej oraz przycisków bezpieczeństwa stosowanych w przemyśle (zgodnie z wymaganiami dla kategorii zatrzymania awaryjnego).

Zastosowanie

Kaseta XALK178FH7 przeznaczona jest do montażu w panelach sterowniczych maszyn i urządzeń, gdzie wymagane jest szybkie, ergonomiczne wyłączanie awaryjne. Sprawdza się w aplikacjach wymagających wysokiej niezawodności i odporności na warunki środowiskowe.

• Wyłącznik awaryjny w maszynach produkcyjnych – natychmiastowe przerwanie obwodu sterującego poprzez styki NC.
• Sterowanie bezpieczeństwem w liniach pakujących, przenośnikach i urządzeniach transportu bliskiego.
• Impuls do styczników lub przekaźników bezpieczeństwa w układach kategorii zatrzymania awaryjnego.
• Syndrom ogólnego bezpieczeństwa w warsztatach, halach magazynowych i instalacjach specjalnych (np. windy, bramy).

Wskazówki Montażowe

Montaż kasety oraz podłączanie przewodów mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Kaseta przeznaczona jest do montażu w otworze o średnicy 22 mm w panelu. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do spodziewanego prądu obwodu sterującego (zgodnie z normami instalacyjnymi). Po montażu sprawdź poprawność działania mechanizmu obrotowo-zapadkowego.

FAQ

• Jaki stopień ochrony ma kaseta XALK178FH7? Kaseta posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strugi wody, co pozwala na stosowanie jej w trudnych warunkach przemysłowych.
• Czy kaseta jest dostarczana ze stykami? Tak, kaseta jest wyposażona fabrycznie w dwa styki normalnie zamknięte (2NC) z zaciskami śrubowymi. Nie wymaga osobnego modułu stykowego.
• Z jakimi przyciskami bezpieczeństwa współpracuje ta kaseta? Kaseta przeznaczona jest do przycisków bezpieczeństwa z serii Harmony XALK o średnicy montażowej 22 mm (np. modele z mechanizmem obrotowym lub pociągowym). Nie jest kompatybilna z przyciskami innych średnic.
