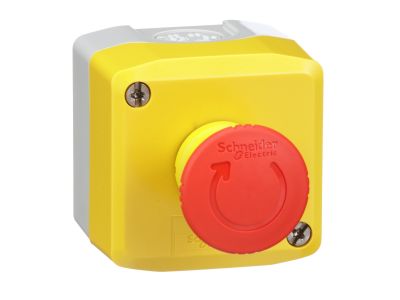

Kaseta przycisku bezpieczeństwa żółta, 1NO+1NC Harmony XALD | XALK178EH7 Schneider Electric

Opis i Kluczowe Cechy

Kaseta przycisku bezpieczeństwa Schneider Electric Harmony XALK (symbol XALK178EH7) stanowi gotowe rozwiązanie do zatrzymania awaryjnego maszyn i urządzeń. Posiada jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC) – pozwala to na jednoczesne przerwanie obwodu sterowania i załączenie sygnalizacji lub blokady. Dzięki stopniowi ochrony IP65 kaseta jest odporna na kurz oraz strugi wody, co umożliwia montaż w środowiskach o podwyższonej wilgotności i zapyleniu. Obudowa z tworzywa sztucznego w kolorze żółtym zapewnia dobrą widoczność i zgodność z wymogami ergonomii. Szeroki zakres temperatur pracy od -25°C do 70°C gwarantuje niezawodność w różnych strefach klimatycznych.

• Zestyki 1NO+1NC: Umożliwiają jednoczesne odcięcie obwodu sterowania i załączenie obwodu pomocniczego (np. sygnalizacji lub blokady startu) – kluczowe dla bezpieczeństwa maszyn.
• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – kaseta może pracować w trudnych warunkach przemysłowych, myjniach czy na zewnątrz.
• Mechanizm obrotowo-zapadkowy: Po naciśnięciu przycisku styki pozostają w stanie wymuszonym (przycisk zablokowany) – wymagane jest ręczne obrócenie, aby odblokować, co zapobiega przypadkowemu ponownemu uruchomieniu.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów – łatwy montaż i demontaż w szafie sterowniczej.
• Szeroki zakres temperatur pracy (-25°C do 70°C): Zachowanie pełnej funkcjonalności w mroźnych halach produkcyjnych oraz w gorących strefach procesowych.

Zgodność z Normami

Kaseta przycisku bezpieczeństwa Schneider Electric Harmony XALK178EH7 została zaprojektowana zgodnie z obowiązującymi dyrektywami UE i posiada oznakowanie CE. Producent deklaruje zgodność z europejskimi normami bezpieczeństwa dla aparatury sterowniczej, co potwierdza niezawodność w zastosowaniach przemysłowych. W przypadku braku szczegółowych numerów norm w dokumentacji produktu zaleca się weryfikację z aktualnymi przepisami lokalnymi.

Zastosowanie

Przycisk bezpieczeństwa z kasety XALK178EH7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne zatrzymanie maszyny w sytuacji zagrożenia. Dzięki podwójnemu zestykowi może pełnić funkcję zarówno wyłącznika awaryjnego, jak i elementu blokady logicznej.

• Układy zatrzymania awaryjnego w obrabiarkach, prasach, liniach pakujących i innych maszynach przemysłowych.
• Impulsowe odcięcie zasilania sterowania styczników i przekaźników bezpieczeństwa w systemach automatyki.
• Blokada ponownego uruchomienia po zadziałaniu wyłącznika awaryjnego (wymagane ręczne odblokowanie).
• Elewatory, transport bliski, taśmociągi i inne urządzenia, gdzie ergonomia operatora i szybka reakcja są krytyczne.

Wskazówki Montażowe

Montaż i podłączenie kasety przycisku bezpieczeństwa mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) oraz odpowiednią wiedzą z zakresu bezpieczeństwa maszyn. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Kaseta przeznaczona jest do montażu w otworze o średnicy 22 mm (zgodność z panelem standardowym). Przewody należy podłączyć do zacisków śrubowych zgodnie z oznaczeniami na obudowie – moment dokręcania oraz przekrój przewodów dobierz według dokumentacji producenta. Po zamontowaniu sprawdź poprawność działania mechanizmu obrotowo-zapadkowego: przycisk powinien się blokować po wciśnięciu i wymagać obrotu w celu zwolnienia.

FAQ

• Czy kaseta zawiera przycisk bezpieczeństwa, czy trzeba go dokupić? Kaseta XALK178EH7 jest kompletnym zestawem: żółta obudowa z fabrycznie zamontowanym przyciskiem bezpieczeństwa z mechanizmem obrotowo-zapadkowym i zestykami 1NO+1NC – gotowa do montażu.
• Jaki jest stopień ochrony i czy mogę stosować ją na zewnątrz? Stopień ochrony IP65 oznacza pyłoszczelność i odporność na strugi wody. Kaseta może być instalowana na zewnątrz, pod warunkiem unikania długotrwałego zanurzenia oraz zastosowania odpowiednich dławic kablowych.
• Jaki jest tryb pracy styków – czy są to styki zwierne / rozwierne? Kaseta posiada jeden zestyk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). W stanie spoczynku NC jest zwarty, NO rozwarty. Po naciśnięciu przycisku następuje rozwarcie NC i zwarcie NO.
