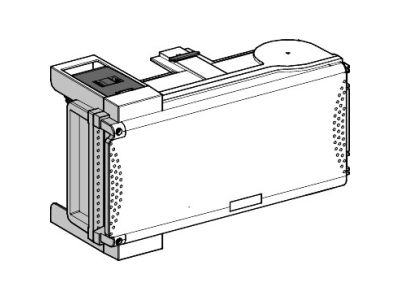

Kaseta odpływowa do CANALIS dla bezpieczników gG/aM 00 100A, Canalis KN | KSB100SE4 Schneider Electric

Opis i Kluczowe Cechy

Kaseta odpływowa KSB100SE4 firmy Schneider Electricder Electric przeznaczona jest do systemu szynoprzewodów CANALIS i dedykowana do bezpieczników topikowych gG/aM o wielkości 00 (do 100 A). Dzięki stopniowi ochrony IP55 kaseta zapewnia niezawodną pracę w trudnych warunkach środowiskowych – jest odporna na wnikanie wilgoci oraz ciał obcych, co pozwala na stosowanie jej zarówno wewnątrz, jak i na zewnątrz budynków. Produkt nie ma funkcji wyboru fazy ani blokady.

• Stopień ochrony IP55: odporność na kurz i strugi wody – możliwość instalacji w warunkach przemysłowych i na zewnątrz bez ryzyka uszkodzenia.
• Dla bezpieczników gG/aM 00 100 A: kompatybilność z popularnymi wkładkami topikowymi o charakterystykach gG (do zabezpieczania kabli) i aM (zabezpieczania silników) – elastyczność konfiguracji.
• Przeznaczona do systemu CANALIS: szybki i prosty montaż na szynoprzewodzie KN – oszczędność miejsca i czasu instalacji.
• Brak funkcji wyboru fazy: stałe podłączenie jednej fazy – rozwiązanie upraszczające konstrukcję i eliminujące ryzyko pomyłki.
• Solidna konstrukcja obudowy: materiały odporne na działanie wilgoci i zabrudzeń – długa żywotność w trudnym środowisku.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw unijnych i posiada oznaczenie CE. Kaseta KSB100SE4 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz normami branżowymi dla osprzętu szynoprzewodów energoelektrycznych. Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Kaseta odpływowa KSB100SE4 przeznaczona jest do wyprowadzenia odbiorów końcowych z szynoprzewodu CANALIS KN. Sprawdza się w instalacjach wymagających miejscowego zabezpieczenia i elastycznego rozdziału energii.

• Zasilanie maszyn i urządzeń produkcyjnych w halach przemysłowych – szybkie podłączenie bezpiecznikiem topikowym.
• Rozdzielanie obwodów oświetleniowych i siłowych w magazynach i centrach logistycznych – możliwość montażu w trudno dostępnych miejscach.
• Instalacje tymczasowe na budowach i przy modernizacjach – łatwy demontaż i przenoszenie kasety w inne miejsce szynoprzewodu.
• Zasilanie urządzeń w strefach zewnętrznych (np. parkingi, place składowe) – dzięki IP55 kaseta jest odporna na opady atmosferyczne.

Wskazówki Montażowe

Montaż kasety KSB100SE4 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania szynoprzewodu CANALIS. Kasetę należy zamocować na szynie DIN TH35 (zgodnie z instrukcją producenta). Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego wkładki bezpiecznikowej (maks. 100 A) oraz obciążenia odbiorników. Momenty dokręcania przewodów stosować zgodnie z dokumentacją techniczną. Po zamontowaniu sprawdzić poprawność połączeń oraz zamknięcie pokrywy.

FAQ

• Jaki stopień ochrony ma kaseta KSB100SE4? Kaseta posiada stopień ochrony IP55, co oznacza odporność na wnikanie pyłu w ilości mogącej zakłócić działanie oraz na strugi wody padające z dowolnego kierunku. Nadaje się do instalacji na zewnątrz, pod warunkiem odpowiedniego osłonięcia przed bezpośrednim zalewaniem.
• Czy kaseta umożliwia wybór fazy? Nie. Kaseta KSB100SE4 nie ma funkcji wyboru fazy – jest przeznaczona do stałego podłączenia jednej fazy. W systemie CANALIS fazę wybiera się na etapie montażu szynoprzewodu.
• Jakie bezpieczniki można zastosować w tej kasecie? Przeznaczona jest dla bezpieczników topikowych wielkości 00 o prądzie znamionowym do 100 A, w charakterystyce gG (ochrona kabli) oraz aM (ochrona silników). Należy używać wkładek zgodnych z normą IEC/EN 60269.
