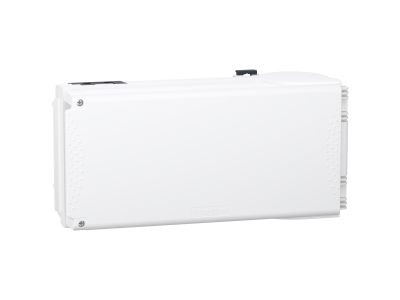

Kaseta odpływowa bezpiecznik DIN E18 3L+N+PE z izolatorem 50A, Canalis KN | KNB50SN4 Schneider Electric

Opis i Kluczowe Cechy

Kaseta odpływowa bezpiecznik DIN E18 z serii Canalis KN, symbol KNB50SN4, przeznaczona do montażu na szynie DIN. Wyposażona w izolator, oferuje konfigurację 3L+N+PE oraz prąd znamionowy 50 A. Stanowi kompletne rozwiązanie do zabezpieczania i odłączania obwodów odpływowych w systemach szynoprzewodów.

• Prąd znamionowy 50 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając odpowiednią rezerwę mocy bez ryzyka przegrzania styków.
• Konfiguracja 3L+N+PE: kompletna obsługa trzech faz, przewodu neutralnego i ochronnego – gotowa do podłączenia w sieciach TN-S z zachowaniem ciągłości ochronnej.
• Izolator wbudowany: pozwala na bezpieczne odłączenie napięcia po stronie odpływu bez konieczności stosowania dodatkowego wyłącznika, co ułatwia prace serwisowe.
• System Canalis KN: dedykowana kaseta do szybkiego i pewnego montażu w systemie szynoprzewodów Canalis, zapewniająca prawidłowe połączenie i ciągłość przewodu PE.
• Obudowa przystosowana do wkładek bezpiecznikowych DIN E18: standardowy wymiar wkładek (typ D01/D02) – łatwa wymiana i szeroka dostępność elementów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Kaseta odpływowa KNB50SN4 znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, w systemach szynoprzewodów Canalis KN, jako element zabezpieczający i odłączający poszczególne obwody odbiorcze.

• Zabezpieczanie obwodów oświetleniowych, gniazd wtykowych i maszyn w halach produkcyjnych.
• Odłączanie zasilania dla konserwacji lub awarii bez wpływu na pozostałą część instalacji.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako kaseta odpływowa dla bezpieczników topikowych DIN E18.
• Integracja z systemem szynoprzewodów Canalis KN w celu elastycznego dystrybuowania energii w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Kasetę montować na szynie DIN TH35. Przekroje przewodów dobrać do prądu znamionowego 50 A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie wkładki bezpiecznikowe można stosować? Kaseta KNB50SN4 jest przystosowana do wkładek bezpiecznikowych DIN E18 (popularnie zwanych D01/D02) o prądzie dopasowanym do zabezpieczanego obwodu.
• Czy kaseta ma wbudowany izolator? Tak, izolator jest zintegrowany w kasecie, co pozwala na bezpieczne odłączanie napięcia po stronie odpływu.
• Do jakiego systemu szynoprzewodów jest dedykowana? Kaseta przeznaczona jest do systemu Canalis KN, zapewniając pełną kompatybilność i ciągłość ochronną.
