Kaseta odpływowa 100A 3L+N+PE bezp. 22x58 | KSB100SF4 Schneider Electric

Opis i Kluczowe Cechy

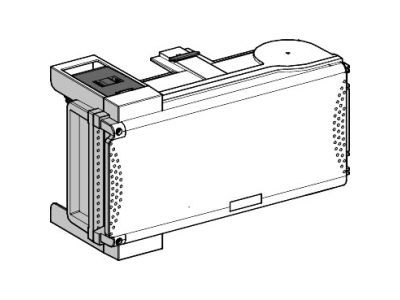

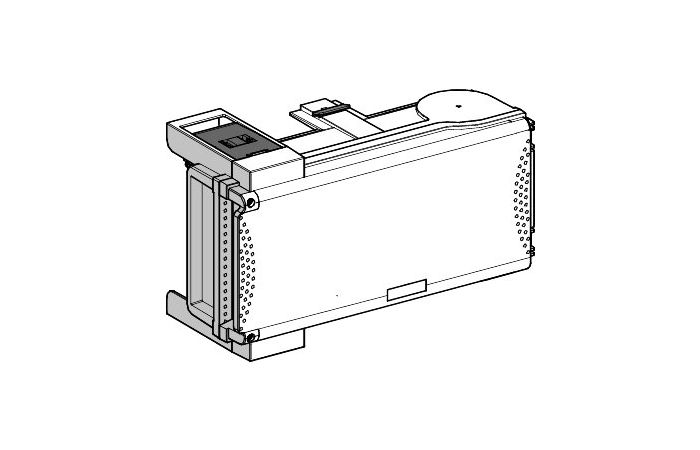

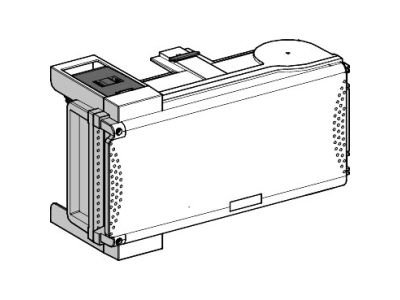

Kaseta odpływowa KSB100SF4 to element systemu prefabrykowanych przewodów szynowych Canalis, przeznaczony do bezpiecznego odbioru energii w rozdzielniach przemysłowych i budynkach komercyjnych. Wyposażona w odłącznik bezpiecznikowy dla wkładek cylindrycznych 22×58 mm, umożliwia zasilanie obwodów o prądzie znamionowym 100 A w konfiguracji 3L+N+PE. Dzięki zgodności z systemami Canalis KS oraz KT zapewnia elastyczne i modularne rozszerzanie sieci szynoprzewodów.

• Prąd znamionowy 100 A: obsługa odbiorów o znacznym poborze mocy bez ryzyka przeciążenia styków – idealne do zasilania maszyn, rozdzielnic podrzędnych i linii produkcyjnych.
• Złącze 3L+N+PE: pełna polaryzacja trzema fazami, przewodem neutralnym i ochronnym – realizacja nowoczesnych standardów ochrony przeciwporażeniowej i rozdziału energii w układach TN.
• Kompatybilność z bezpiecznikami 22×58 mm (aM i gG): możliwość stosowania wkładek o charakterystyce zarówno do ochrony silników (aM), jak i ogólnego zastosowania (gG) – elastyczność doboru zabezpieczeń do konkretnego obwodu.
• Zgodność z systemami Canalis KS i KT: bezpośredni montaż na prefabrykowanych przewodach szynowych z wymiennymi przyłączami – szybka instalacja bez konieczności demontażu magistrali oraz łatwe modyfikacje w przyszłości.
• Konstrukcja zgodna z normą NF: spełnia wymagania francuskiej normy dla odłączników bezpiecznikowych – gwarancja jakości i bezpieczeństwa eksploatacji w wymagających środowiskach.

Zgodność z Normami

Kaseta KSB100SF4 została zaprojektowana zgodnie z francuską normą NF dla odłączników bezpiecznikowych z wkładkami cylindrycznymi 22×58 mm. Produkt posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Kaseta odpływowa KSB100SF4 stanowi uniwersalne rozwiązanie dla systemów szynoprzewodów Canalis, umożliwiając bezpieczne odgałęzienie energii do odbiorników końcowych. Sprawdza się w następujących scenariuszach:

• Zasilanie rozdzielnic podrzędnych, szaf sterowniczych i pulpitalni w obiektach przemysłowych.
• Podłączenie maszyn produkcyjnych, linii montażowych oraz urządzeń o dużym poborze mocy (np. prasy, pompy, wentylatory).
• Rozdział energii w budynkach komercyjnych – centra handlowe, biurowce, hale wystawiennicze.
• Tworzenie tymczasowych lub rozszerzalnych instalacji zasilania na halach magazynowych i produkcyjnych.

Wskazówki Montażowe

Montaż kasety odpływowej KSB100SF4 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całego odcinka szynoprzewodu. Kasetę mocuje się bezpośrednio na prefabrykowanym przewodzie szynowym Canalis (zgodnie z instrukcją producenta dla systemu KS lub KT). Przekrój przewodów przyłączanych do zacisków odbiornikowych należy dobrać do prądu 100 A, uwzględniając długość trasy i warunki chłodzenia. Nie przekraczaj dopuszczalnych parametrów – w razie wątpliwości skonsultuj się z dokumentacją techniczną systemu.

FAQ

• Jakie bezpieczniki można zastosować w kasie KSB100SF4? Kaseta jest przystosowana do wkładek cylindrycznych o wymiarach 22×58 mm, typ aM (do ochrony silników) oraz gG (zastosowanie ogólne), o prądzie znamionowym do 100 A. Wkładki muszą być zgodne z normą NF.
• Czy kaseta jest kompatybilna z systemem Canalis KT? Tak, produkt jest zgodny z prefabrykowanymi przewodami szynowymi Canalis KS (z wymiennymi przyłączami) oraz Canalis KT (z przyłączami typu KS). Montaż jest możliwy w obu systemach.
• Jaki jest stopień ochrony IP kasety? Producent nie podaje konkretnego stopnia ochrony IP w dostępnych danych. W systemach szynoprzewodów Canalis standardowo stosuje się osłony i obudowy dedykowane do danej strefy – szczegółowe informacje znajdują się w karcie katalogowej systemu.
