Kaseta montażowa M340 12 slotów montaż na panelu płycie lub szynie DIN | BMXXBP1200 Schneider Electric

Opis i Kluczowe Cechy

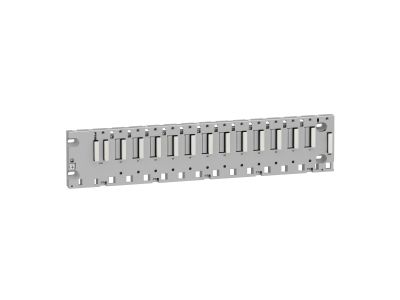

Kaseta montażowa BMXXBP1200 przeznaczona jest dla systemu sterowania M340. Wyposażona w 12 slotów (miejsc montażowych) pozwala na zabudowę modułów wejść/wyjść, komunikacyjnych i procesorowych w jednej obudowie. Kaseta może być instalowana na panelu, płycie lub bezpośrednio na szynie DIN, co daje swobodę aranżacji wnętrza rozdzielnicy.

• 12 slotów: Możliwość rozbudowy do 12 modułów w jednej kasecie – elastyczne skalowanie systemu bez konieczności stosowania dodatkowych akcesoriów montażowych.
• Montaż na panelu, płycie lub szynie DIN: Uniwersalność zastosowania – kaseta pasuje zarówno do standardowych rozdzielnic, jak i zabudowy w szafach sterowniczych.
• Kompatybilność z systemem M340: Dedykowana konstrukcja zapewnia pewne połączenia mechaniczne i elektryczne z modułami rodziny M340.
• Solidna obudowa: Wytrzymała konstrukcja gwarantuje stabilne mocowanie modułów i ochronę przed wibracjami w warunkach przemysłowych.

Zgodność z Normami

Kaseta montażowa BMXXBP1200 jest zgodna z europejskimi normami bezpieczeństwa oraz posiada oznakowanie CE. Produkt przeznaczony do użytku w instalacjach przemysłowych i budynkowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Kaseta BMXXBP1200 służy jako podstawa do budowy systemu sterowania M340. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest modułowa i skalowalna architektura PLC.

• Tworzenie rozproszonych stanowisk I/O w automatyce linii produkcyjnych.
• Centralizacja modułów sterujących w szafach rozdzielczych i sterowniczych.
• Rozbudowa istniejących instalacji M340 o dodatkowe moduły pomiarowe, wykonawcze lub komunikacyjne.
• Integracja z przekaźnikami, stycznikami i czujnikami w systemach sterowania maszyn.

Wskazówki Montażowe

Montaż kasety BMXXBP1200 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej strefie zabudowy. Kaseta może być mocowana na szynie DIN TH35 (zgodnie z PN-EN 60715) lub bezpośrednio na płycie montażowej przy pomocy otworów w obudowie. Śruby montażowe należy dokręcać zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów uziemiających oraz połączeń wewnętrznych dobrać do specyfikacji modułów zabudowanych w kasecie.

FAQ

• Czy kaseta jest dostarczana z modułami? Nie, BMXXBP1200 to pusta obudowa montażowa o 12 slotach, służąca do włożenia modułów systemu M340 (procesora, modułów I/O itp.) – moduły należy zamówić osobno.
• Czy można ją montować na standardowej szynie DIN w rozdzielnicy? Tak, kaseta posiada zaczep do montażu na szynie TH35, umożliwiający instalację w rozdzielnicach modułowych.
• Jaki jest stopień ochrony kasety? W danych produktu nie podano konkretnego stopnia IP. W typowych zastosowaniach w rozdzielnicy kaseta uzyskuje ochronę przed dotykiem i ciałami stałymi na poziomie IP20, ale ostateczna odporność zależy od obudowy nadrzędnej oraz szczelności połączeń.
