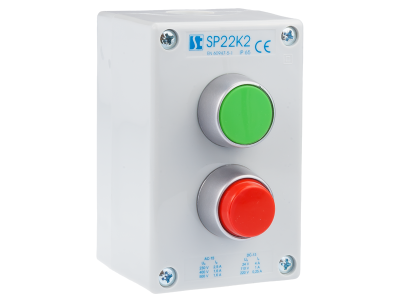

Kaseta kompletna 2-otworowa z napędami KZ, WC i 1 przepust M20 | SP22K2\02-1 Spamel

Opis i Kluczowe Cechy

Kaseta kompletna 2-otworowa oznaczona symbolem SP22K2\02-1 to gotowe rozwiązanie do montażu dwóch elementów sterowniczych (np. przycisków lub przełączników). Wyposażona w napędy KZ i WC oraz jeden przepust kablowy M20, zapewnia wygodną instalację i uporządkowane prowadzenie przewodów. Przeznaczona do stosowania w układach sterowania i sygnalizacji.

• 2 otwory montażowe: umożliwiają zabudowę dwóch standardowych elementów sterowniczych w jednej obudowie, oszczędzając miejsce w szafie sterowniczej.
• Napędy KZ i WC w zestawie: gotowe mechanizmy napędowe (oznaczone KZ i WC) – szczegółowe parametry dostępne w dokumentacji producenta.
• Przepust kablowy M20: ułatwia wprowadzenie przewodów do wnętrza kasety, zapewniając estetyczne i bezpieczne prowadzenie instalacji.
• Konstrukcja kompletna: kaseta dostarczana w stanie gotowym do montażu – bez potrzeby dodatkowej obróbki mechanicznej.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaleca się stosowanie zgodnie z przeznaczeniem i przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

Kaseta SP22K2\02-1 znajduje zastosowanie w układach sterowania i sygnalizacji w budynkach mieszkalnych, komercyjnych oraz przemysłowych.

• Sterowanie oświetleniem za pomocą dwóch przycisków (np. załącz/wyłącz) zamontowanych w jednej kasecie.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC przez napędy KZ i WC.
• Sygnalizacja stanu urządzeń – przyciski do potwierdzania alarmów lub wyboru trybu pracy.
• Automatyka budynkowa – sterowanie bramami, roletami, systemami wentylacji.

Wskazówki Montażowe

Montaż kasety powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Kaseta przeznaczona jest do montażu w puszce instalacyjnej lub na szynie DIN (kompatybilność sprawdzić w dokumentacji). Przewody należy podłączać z zachowaniem odpowiedniego przekroju i momentu dokręcania zacisków zgodnie z instrukcją. Przy użyciu przepustu M20 stosować dławnice o odpowiedniej średnicy, aby zachować deklarowany stopień ochrony.

FAQ

• Jakie elementy sterownicze można zamontować w kasecie? Kaseta posiada dwa otwory montażowe dostosowane do typowych przycisków, przełączników i lampek sygnalizacyjnych – dokładne wymiary należy sprawdzić w dokumentacji producenta.
• Co oznaczają napędy KZ i WC? Oznaczenia te odnoszą się do konkretnych typów mechanizmów napędowych (szczegóły w karcie katalogowej). Zalecamy zapoznanie się z dokumentacją przed montażem.
• Czy kaseta jest przystosowana do montażu na szynie DIN? Standardowo kasety tego typu mogą być montowane na szynie TH35 lub w puszcze – prosimy sprawdzić specyfikację w dokumentacji technicznej.
