Kaseta ciemnoszara przyciski biały kryty czarny kryty Fi-22 z samopowrotem | XALD223 Schneider Electric

Opis i Kluczowe Cechy

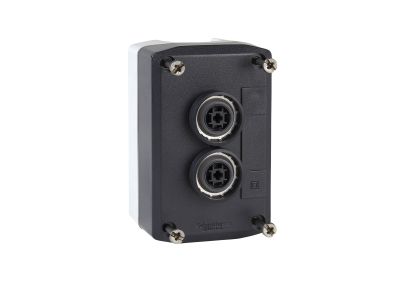

Kaseta sterująca Schneider Electric Harmony XALD223 to kompletna stacja sterownicza z dwoma przyciskami krytymi w kolorze białym i czarnym. Zaprojektowana do współpracy z jednostkami sterującymi i sygnalizacyjnymi XB5 o średnicy otworu 22 mm. Wyposażona w przycisk biały z oznaczeniem strzałki w prawo i styk 1NO (normalnie otwarty) oraz przycisk czarny z oznaczeniem strzałki w lewo i styk 1NC (normalnie zamknięty). Oba przyciski działają z samopowrotem, co zapewnia powrót styku do pozycji spoczynkowej po zwolnieniu nacisku. Styk pracuje w trybie wolnym.

• 2 przyciski w komplecie (1NO + 1NC): Umożliwia realizację dwóch różnych funkcji sterowania (załączanie/wyłączanie, kierunek w lewo/w prawo) w jednej kasecie.
• Samopowrót: Po zwolnieniu przycisku styk automatycznie wraca do stanu początkowego, co jest niezbędne w aplikacjach impulsowych.
• Znakowanie strzałkami: Biały przycisk oznaczony strzałką w prawo, czarny strzałką w lewo – ułatwia intuicyjną obsługę.
• Kryte przyciski: Chronią przed przypadkowym wciśnięciem, zwiększając bezpieczeństwo w warunkach przemysłowych.
• Kompatybilność z XB5 22 mm: Możliwość rozbudowy o dodatkowe elementy sterowania i sygnalizacji w ramach jednej gamy.

Zgodność z Normami

Kaseta sterująca XALD223 została zaprojektowana zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczona do pracy w standardowych warunkach przemysłowych. Szczegółowe dane dotyczące spełnianych norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dzięki konfiguracji dwóch przycisków (1NO i 1NC) z samopowrotem kaseta XALD223 sprawdza się w wielu aplikacjach sterowania maszynami i urządzeniami elektrycznymi. Idealna do montażu na drzwiach obudów, pulpitach operatora oraz w rozdzielnicach modułowych.

• Sterowanie kierunkiem obrotów silnika (np. w lewo/prawo) za pomocą dwóch przycisków.
• Generowanie impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Obsługa funkcji start/stop w układach automatyki budynkowej i przemysłowej.
• Sygnalizacja obecności operatora w stanowisku sterowniczym.

Wskazówki Montażowe

Montaż kasety XALD223 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na standardowej szynie TH35 (DIN) lub bezpośrednio na płycie montażowej. Momenty dokręcania połączeń oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Należy zapewnić odpowiedni dobór zabezpieczeń nadprądowych w obwodzie sterowniczym.

FAQ

• Czy przyciski są podświetlane? W dostarczonej dokumentacji nie przewidziano podświetlenia LED. Przyciski są bez elementów świecących – sterowanie odbywa się wyłącznie mechanicznie, a stan załączenia można kontrolować za pomocą zewnętrznych sygnalizatorów.
• Jaki jest stopień ochrony kasety XALD223? Producent nie określił stopnia ochrony w udostępnionych danych. Stopień ochrony całego zestawu zależy od zastosowanej obudowy głównej. Przy montażu należy uwzględnić wymagania środowiskowe instalacji.
• Co oznacza "działanie wolne" styków? Oznacza to, że styki przełączają się bez wspomagania mechanizmem przyspieszającym (tzw. szybkim). Jest to standardowe działanie dla przycisków z samopowrotem w tej gamie produktów. Nie wpływa to negatywnie na wygodę obsługi w typowych aplikacjach sterowania.
