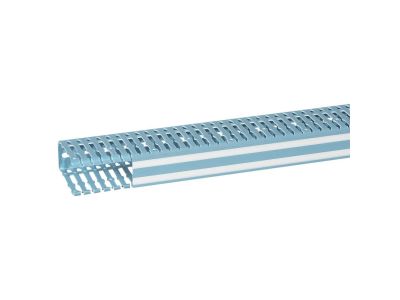

Kanał grzebieniowy Lina25 40x80mm (SxW) niebieski, dostarczany z pokrywami (2m) | 036208 Legrand

Opis i Kluczowe Cechy

Kanał grzebieniowy Lina25 w kolorze niebieskim (RAL 2525) to profesjonalny system do prowadzenia przewodów w rozdzielnicach i szafach elektrycznych. Wykonany z izolacyjnego PVC, o wymiarach 40 x 80 mm (szer. x wys.) i długości 2 m, zapewnia przekrój użyteczny 2717 mm², co umożliwia uporządkowane prowadzenie dużej liczby przewodów w jednym kanale. Perforacja co 12,5 mm pozwala na elastyczne wyprowadzanie odgałęzień bez konieczności wykonywania dodatkowych otworów. Pokrywy dostarczane w komplecie mają białe paski ułatwiające opis i identyfikację obwodów.

• Przekrój użyteczny 2717 mm²: pozwala na pomieszczenie wielu przewodów w jednym kanale, co oszczędza miejsce w rozdzielnicy i poprawia estetykę instalacji.
• Perforacja co 12,5 mm: umożliwia szybkie wyprowadzenie przewodów w dowolnym punkcie kanału, bez użycia narzędzi do wiercenia.
• Materiał PVC o podwyższonej izolacyjności: gwarantuje bezpieczne odizolowanie przewodów od metalowych elementów szafy i spełnia wymagania ochrony przeciwporażeniowej.
• Pokrywy z paskami do opisu: ułatwiają oznaczenie obwodów, co przyspiesza serwis i identyfikację awarii.
• Montaż bez narzędzi do demontażu pokrywy: szybki dostęp do przewodów podczas modernizacji lub diagnostyki – wystarczy ręczne odchylenie pokrywy.

Zgodność z Normami

Kanał grzebieniowy Lina25 spełnia wymagania normy PN-EN 50085-2-3 dla systemów kanałów kablowych do montażu na ścianach i w szafach. Produkt posiada certyfikat zgodności CE potwierdzający bezpieczeństwo użytkowania w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Kanał Lina25 przeznaczony jest do porządkowania i prowadzenia przewodów elektrycznych w zamkniętych szafach sterowniczych, rozdzielnicach oraz na płaszczyznach pionowych i poziomych w suchych pomieszczeniach.

• Prowadzenie przewodów sterowniczych i sygnałowych w rozdzielnicach głównych i piętrowych.
• Organizacja okablowania w szafach automatyki przemysłowej i budynkowej (PLC, styczniki, przekaźniki).
• Układanie przewodów zasilających w instalacjach oświetleniowych i gniazd wtykowych.
• Tworzenie czytelnych tras kablowych w węzłach telekomunikacyjnych i serwerowniach.

Wskazówki Montażowe

Montaż kanału Lina25 powinien być wykonany przez wykwalifikowany personel z uprawnieniami elektrycznymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach, które będą przebiegać w kanale. Kanał mocuje się do podłoża za pomocą łączników mechanicznych (kołki, wkręty) w odstępach dostosowanych do obciążenia przewodami. Przewody układać swobodnie wewnątrz kanału, nie przekraczając dopuszczalnego stopnia wypełnienia. Pokrywę zakładać ręcznie – nie wymaga narzędzi. Należy przestrzegać minimalnej temperatury montażu (-5°C) oraz transportu (-25°C) podanych przez producenta.

FAQ

• Czy pokrywę można zdjąć bez użycia narzędzi? Tak, kanał Lina25 został zaprojektowany tak, aby pokrywę można było swobodnie zdjąć i założyć ręcznie, co ułatwia dostęp do przewodów.
• Jaki jest stopień ochrony IP kanału? Producent nie deklaruje konkretnego stopnia ochrony IP – kanał przeznaczony jest do montażu wewnątrz rozdzielnic i szaf w suchych pomieszczeniach. W razie potrzeby zastosowania w miejscach narażonych na wilgoć należy dobrać odpowiednią obudowę zewnętrzną.
• Czy kanał można montować pionowo? Tak, kanał Lina25 dopuszcza montaż zarówno na płaszczyznach poziomych, jak i pionowych. Należy wówczas pamiętać o odpowiednim zamocowaniu (np. dodatkowe punkty mocowania) oraz o prowadzeniu przewodów w sposób uniemożliwiający ich wysunięcie się z kanału przy ułożeniu pionowym.
