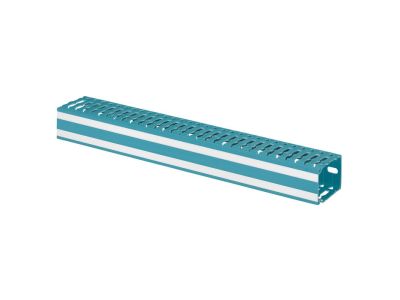

Kanał grzebieniowy Lina25 25x60mm (SxW) niebieski, dostarczany z pokrywami | 036202 Legrand

Opis i Kluczowe Cechy

Kanał grzebieniowy Lina25 (symbol 036202) o wymiarach 25 x 60 mm (szer. x wys.) to gotowy do montażu system prowadzenia przewodów w kolorze niebieskim (RAL 2525). Wykonany z izolacyjnego PVC, wyposażony w perforację co 12,5 mm, co umożliwia szybkie wyprowadzanie kabli. Przekrój użyteczny 1159 mm² zapewnia wystarczającą przestrzeń dla przewodów w standardowych obwodach sterowania i zasilania. Dostarczany w komplecie z pokrywami, które można zdejmować bez użycia narzędzi.

• Perforacja co 12,5 mm: Ułatwia precyzyjne wyprowadzanie kabli w dowolnym punkcie kanału, przyspieszając prace instalacyjne.
• Materiał PVC (izolacyjny): Zapewnia bezpieczeństwo elektryczne i odporność mechaniczną w standardowych warunkach pracy (-5°C do +60°C).
• Pokrywa zdejmowana bez narzędzi: Skraca czas dostępu do przewodów podczas modernizacji lub serwisu – wystarczy nacisnąć zamek.
• Białe paski na pokrywie do opisu: Umożliwiają czytelne oznakowanie kabli i obwodów, co poprawia przejrzystość i bezpieczeństwo obsługi rozdzielnicy.
• Długość 2 m: Łatwe dopasowanie do standardowych rozdzielnic, minimalizuje ilość łączeń i odpadów.

Zgodność z Normami

Kanał grzebieniowy Lina25 spełnia wymagania normy PN-EN 50085-2-3 dotyczącej systemów kanałów kablowych instalowanych na ścianach i w rozdzielnicach. Posiada certyfikat CE – produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnie z obowiązującymi przepisami.

Zastosowanie

Kanał Lina25 służy do bezpiecznego prowadzenia i organizacji przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz na płaszczyznach pionowych i poziomych. Dzięki swojej konstrukcji sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji.

• Prowadzenie przewodów sterowniczych i sygnałowych w rozdzielnicach modułowych – prosty montaż i łatwość dostępu.
• Okablowanie w szafach automatyki przemysłowej i budynkowej – idealne do porządkowania wiązek przewodów.
• Instalacja na ścianach i sufitach w pomieszczeniach suchych – perforacja umożliwia elastyczne rozprowadzenie kabli.
• Systemy zasilania i sterowania w budynkach użyteczności publicznej – kolor niebieski ułatwia identyfikację obwodów (np. sterowanie oświetleniem).

Wskazówki Montażowe

Montaż kanału grzebieniowego Lina25 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Kanał mocuje się do podłoża za pomocą odpowiednich łączników (np. wkręty, kołki) – do produktu nie dołączono elementów mocujących. Przed ułożeniem przewodów należy zdjąć pokrywę, wprowadzić kable w odpowiednie szczeliny grzebienia, a następnie zatrzasnąć pokrywę bez użycia narzędzi. Przekrój przewodów i obciążenie kanału należy dobierać zgodnie z przepisami oraz wytycznymi dla danej instalacji.

FAQ

• Czy pokrywa jest dostarczana razem z kanałem? Tak, kanał Lina25 jest sprzedawany w komplecie z pokrywami – montaż nie wymaga dokupowania osobnych elementów. Pokrywa posiada białe paski umożliwiające opisanie obwodów.
• Jaka jest odporność termiczna kanału? Kanał przeznaczony jest do pracy w temperaturze od -5°C do +60°C. Minimalna temperatura transportu i magazynowania wynosi -25°C – nie należy go przechowywać w niższych temperaturach.
• Czy kanał można montować pionowo? Tak, kanał Lina25 przeznaczony jest do montażu zarówno na płaszczyznach poziomych, jak i pionowych – perforacja i konstrukcja grzebieniowa umożliwiają elastyczne wyprowadzanie kabli w dowolnej orientacji.
