Kanał grzebieniowy bezhalogenowy 75x37mm, PC-ABS, jasnoszary, Tehalit.HNG | HNG75037 Hager

Opis i Kluczowe Cechy

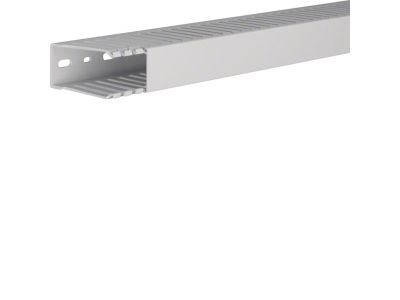

Kanał grzebieniowy bezhalogenowy Tehalit.HNG o symbolu HNG75037 to element systemu prowadzenia przewodów w rozdzielnicach i sterownicach. Wykonany z wysokoudarowego tworzywa PC-ABS w kolorze jasnoszarym, o wymiarach 75 x 37 mm, zapewnia przejrzystą organizację okablowania oraz zwiększa bezpieczeństwo eksploatacji. Dzięki zastosowaniu materiału bezhalogenowego w przypadku pożaru emituje ograniczoną ilość toksycznych gazów, co podnosi poziom ochrony personelu i sprzętu.

• Wymiary 75 x 37 mm: odpowiednia przestrzeń do prowadzenia przewodów o różnym przekroju, co ułatwia utrzymanie porządku w rozdzielnicy i przyspiesza identyfikację obwodów.
• Materiał PC-ABS bezhalogenowy: wysoka odporność mechaniczna i termiczna, a w razie pożaru – ograniczone wydzielanie dymu i toksyn, spełniające wymogi ochrony przeciwpożarowej.
• Kolor jasnoszary (RAL 7035): uniwersalny, dobrze widoczny w rozdzielnicy, ułatwia szybkie lokalizowanie przewodów.
• System grzebieniowy Tehalit.VK: eliminuje ryzyko błędów przy układaniu przewodów, zapobiega przypadkowemu przesuwaniu się wiązek oraz poprawia czytelność instalacji.
• Bezpieczeństwo obsługi: zamykana pokrywa (w komplecie z kanałem) chroni przewody przed przypadkowym dotknięciem podczas prac serwisowych.

Zgodność z Normami

Kanał grzebieniowy jest zgodny z europejskimi normami dotyczącymi systemów prowadzenia przewodów w rozdzielnicach. Posiada certyfikat CE, a materiał bezhalogenowy spełnia wymogi ochrony przeciwpożarowej (klasa palności V-0). Produkt został zaprojektowany zgodnie z wytycznymi standardu DIN i przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Kanał grzebieniowy Tehalit.HNG idealnie sprawdzi się w każdej rozdzielnicy lub szafie sterowniczej, gdzie wymagana jest przejrzysta i bezpieczna organizacja przewodów. Stosowany zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.

• W rozdzielnicach głównych i podrozdzielnicach – porządkowanie obwodów jednofazowych i trójfazowych.
• W szafach sterowniczych automatyki przemysłowej – prowadzenie przewodów sygnałowych, pomiarowych i sterowniczych.
• W rozdzielniach w budynkach użyteczności publicznej – zastosowanie bezhalogenowe zwiększa bezpieczeństwo ewakuacji.
• W serwerowniach i centrach danych – organizacja okablowania IT zgodna z wymogami bezpieczeństwa pożarowego.

Wskazówki Montażowe

Montaż kanału grzebieniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w rozdzielnicy. Kanał mocuje się do tylnej ściany (lub płyty montażowej) rozdzielnicy za pomocą wkrętów odpowiednich do materiału podłoża. Należy zachować odstępy montażowe zgodnie z instrukcją producenta, a przewody układać w grzebieniach zgodnie z kierunkiem prowadzenia. Przekroje przewodów dobiera się do prądu znamionowego obwodu i temperatury otoczenia. Bezwzględnie przed rozpoczęciem jakichkolwiek prac upewnij się, że instalacja jest pozbawiona napięcia.

FAQ

• Czy kanał grzebieniowy jest bezhalogenowy? Tak, wykonany z PC-ABS bezhalogenowego, co oznacza, że w przypadku pożaru nie wydziela agresywnych i toksycznych gazów (np. chlorowodoru). Jest to istotne dla bezpieczeństwa ludzi i sprzętu.
• Jakie są wymiary zewnętrzne kanału? Szerokość 75 mm, wysokość 37 mm. Wewnętrzna przestrzeń użytkowa wynika z konstrukcji grzebieniowej – przewody układa się pomiędzy zębami.
• Czy kanał można stosować w rozdzielnicach modułowych? Tak, kanał jest uniwersalny – montuje się go na płycie montażowej dowolnej rozdzielnicy lub szafy sterowniczej. Wymiary 75x37 mm są standardowo stosowane w rozdzielnicach o głębokości min. 100 mm.
