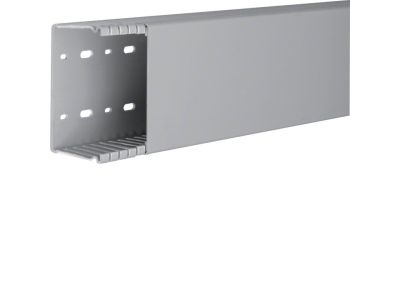

Kanał grzebieniowy 60x100, szary, Tehalit.BA6 | BA66010007030B Hager

Opis i Kluczowe Cechy

Kanał grzebieniowy Tehalit BA6 (symbol BA66010007030B) o wymiarach 60x100 mm i kolorze szarym to element systemu do prowadzenia i ochrony przewodów elektrycznych w instalacjach niskiego i średniego napięcia. Jego kompaktowa konstrukcja ułatwia szybki montaż oraz późniejszy dostęp do kabli, co przyspiesza prace serwisowe i modernizacyjne.

• Wymiary 60x100 mm: przestronna komora umożliwia prowadzenie wielu przewodów bez ryzyka ich przegrzania, a także zapewnia odpowiedni promień gięcia dla kabli energetycznych i sterowniczych.
• Kolor szary (RAL 7035): neutralny odcień uniwersalnie komponuje się z typowymi wnętrzami rozdzielnic, szaf sterowniczych oraz ciągów instalacyjnych.
• System grzebieniowy Tehalit BA6: umożliwia szybkie mocowanie pokrywy oraz łatwą modyfikację trasy kablowej – idealne rozwiązanie w projektach wymagających częstych zmian konfiguracji.
• Możliwość łączenia odcinków: kanały serii BA6 można łączyć za pomocą dedykowanych złączek, tworząc nieprzerwaną trasę bez utraty sztywności.
• Wykonanie z materiału odpornego na korozję: zapewnia trwałość w suchych pomieszczeniach wewnętrznych, typowych dla instalacji elektrycznych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z wewnętrznymi standardami jakości firmy Tehalit oraz spełnia wymagania europejskich dyrektyw dotyczących niskonapięciowego sprzętu elektrycznego. Zastosowane materiały nie zawierają substancji szkodliwych w rozumieniu przepisów REACH i RoHS. Kanał oznaczony jest znakiem CE.

Zastosowanie

Kanał grzebieniowy Tehalit BA6 dedykowany jest do wewnętrznych instalacji elektrycznych, gdzie wymagane jest bezpieczne i estetyczne prowadzenie przewodów. Sprawdza się zarówno w nowych realizacjach, jak i podczas modernizacji istniejących tras kablowych.

• Prowadzenie przewodów zasilających i sygnałowych w szafach sterowniczych oraz rozdzielnicach niskiego napięcia.
• Organizacja okablowania w węzłach automatyki budynkowej (BMS), systemach alarmowych i przeciwpożarowych.
• Szybkie tworzenie tras kablowych w halach przemysłowych, magazynach oraz biurach – jako element podwieszanych lub ściennych systemów instalacyjnych.
• Separacja obwodów sterowniczych od zasilających poprzez zastosowanie przegród (w zależności od konfiguracji) – zgodnie z zasadami EMC.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Kanał mocuje się do podłoża (ściana, sufit, konstrukcja stalowa) za pomocą odpowiednich kołków rozporowych lub wkrętów – co 30-50 cm w zależności od przewidywanego obciążenia kablami. Pokrywę grzebieniową montuje się po ułożeniu przewodów, zwracając uwagę na prawidłowe zatrzaśnięcie zatrzasków. Przed przeciąganiem kabli należy sprawdzić, czy promienie gięcia przewodów są zgodne z ich dokumentacją techniczną. Niedopuszczalne jest przekraczanie maksymalnego wypełnienia kanału (zwykle do 60% powierzchni przekroju) ze względu na odprowadzanie ciepła.

FAQ

• Z jakiego materiału wykonany jest kanał Tehalit BA6? Kanał wykonany jest z termoplastycznego tworzywa sztucznego (PVC/ABS) o podwyższonej odporności na uderzenia – szczegółowe dane potwierdza producent w karcie technicznej produktu.
• Czy kanał grzebieniowy może być stosowany na zewnątrz budynków? Produkt przeznaczony jest wyłącznie do użytku wewnętrznego. W przypadku instalacji zewnętrznych należy stosować odpowiednie kanały IP wyższej klasy (np. UV-stabilizowane).
• Jakie są maksymalne dopuszczalne obciążenie cieplne kanału? Nie posiadamy tych danych w podstawowej specyfikacji – zalecamy konsultację z dokumentacją techniczną Tehalit lub bezpośrednio z producentem. W typowych warunkach wewnętrznych (do 40°C) kanał nie ulega odkształceniom.
