Kanał grzebieniowy 25x40 szary, Lina 25 | 636001 Legrand

Opis i Kluczowe Cechy

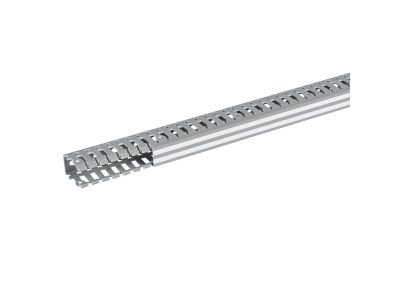

Kanał grzebieniowy Lina 25 (symbol 636001) to element instalacyjny wykonany z wytrzymałego PVC, przeznaczony do prowadzenia przewodów w rozdzielnicach i szafach sterowniczych. O wymiarach 25 x 40 mm i długości 2 m oferuje przekrój użyteczny 720 mm², co zapewnia wygodną aranżację wiązek kablowych. Perforacja co 12,5 mm umożliwia elastyczne wyprowadzanie przewodów, a zdejmowana bez narzędzi pokrywa z białymi paskami ułatwia oznaczanie obwodów.

• Wymiary 25 x 40 mm: Kompaktowy profil pasuje do standardowych rozdzielnic, optymalizując wykorzystanie przestrzeni montażowej.
• Przekrój użyteczny 720 mm²: Wystarczająca pojemność do prowadzenia wielu przewodów bez ryzyka ich zgniatania.
• Perforacja co 12,5 mm: Umożliwia szybkie i precyzyjne wyprowadzanie przewodów w regularnych odstępach.
• Pokrywa zdejmowana bez narzędzi: Skraca czas montażu i późniejszej modyfikacji okablowania.
• Białe paski na pokrywie do opisu: Ułatwiają identyfikację obwodów, co zwiększa czytelność instalacji.

Zgodność z Normami

Kanał grzebieniowy Lina 25 jest zgodny z normą PN-EN 50085-2-3 dotyczącą systemów kanałów kablowych do instalacji elektrycznych. Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Kanał przeznaczony jest do prowadzenia i ochrony przewodów instalacyjnych w suchych pomieszczeniach wewnątrz rozdzielnic, szaf sterowniczych oraz na płaszczyznach pionowych i poziomych.

• Prowadzenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz komercyjnych.
• Organizacja okablowania w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Montaż na płaszczyznach pionowych (ściany) oraz poziomych (pulpity, blaty techniczne).
• Wykorzystanie w instalacjach automatyki budynkowej do estetycznego prowadzenia przewodów sygnałowych i zasilających.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Kanał mocuje się do podłoża za pomocą odpowiednich klipsów lub wkrętów (nie dołączonych) – zaleca się stosowanie łączników zgodnych z wytycznymi producenta. Pokrywę montuje się i demontuje bez użycia narzędzi, naciskając ją na korpus. Przekrój przewodów należy dobrać do obciążenia oraz temperatury otoczenia w zakresie od -5°C do +60°C.

FAQ

• Czy kanał nadaje się do montażu na ścianie? Tak, kanał można montować zarówno na płaszczyznach pionowych, jak i poziomych. Należy użyć odpowiednich klipsów lub wkrętów dostosowanych do podłoża.
• Jak zdjąć pokrywę bez narzędzi? Pokrywa jest zatrzaskowa – wystarczy chwycić ją za krawędź i delikatnie pociągnąć do góry. Nie wymaga to użycia śrubokręta ani innych narzędzi.
• Jaki jest zakres temperatur pracy kanału? Kanał zachowuje parametry w temperaturze od -5°C do +60°C, co pozwala na stosowanie w typowych warunkach wewnątrz pomieszczeń.
