Kanał grzebieniowy 150x100 (SxW) perforacja boczna T szczelina 4mm typ B B 150x100 T (2m) | 003911055 Eti

Alternatywny kod produktu: B 150x100 T (2m)

Opis i Kluczowe Cechy

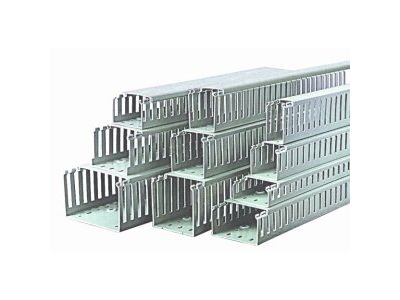

Kanał grzebieniowy o wymiarach 150x100 mm (SxW) z perforacją boczną typu T i szczeliną 4 mm – typ B, długość 2 m (symbol 003911055). Przeznaczony do prowadzenia przewodów w szafach rozdzielczych, poprawia przejrzystość instalacji, izolację elektryczną oraz redukuje ryzyko błędów montażowych.

• Wymiary 150x100 mm: Duża przestrzeń wewnętrzna umożliwia prowadzenie wiązek przewodów o znacznym przekroju, zachowując czytelny układ.
• Perforacja boczna T – szczelina 4 mm: Ułatwia wyprowadzanie pojedynczych przewodów w dowolnym miejscu kanału, bez konieczności stosowania dodatkowych przepustów.
• Typ B – konstrukcja grzebieniowa: Zapewnia szybkie i pewne mocowanie przewodów poprzez wciśnięcie w szczeliny, a także możliwość późniejszej modyfikacji trasy.
• Długość 2 m: Wygodny format do standardowych szaf rozdzielczych; możliwość łączenia odcinków za pomocą złączek (dostępnych osobno).

Zgodność z Normami

Produkt zgodny z wymaganiami europejskich norm dotyczących systemów prowadzenia przewodów w obudowach elektrycznych oraz oznakowany znakiem CE. Zapewnia odpowiednią izolację elektryczną i odporność mechaniczną w warunkach typowych dla rozdzielnic niskiego napięcia.

Zastosowanie

Kanał grzebieniowy stosowany jest w szafach rozdzielczych, pulpitach sterowniczych oraz szafach automatyki, wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne prowadzenie przewodów.

• Systematyzacja okablowania w rozdzielnicach głównych i podrozdzielnicach.
• Prowadzenie przewodów sygnałowych i zasilających w szafach sterowniczych PLC.
• Montaż w szafach automatyki budynkowej – ułatwia identyfikację obwodów i przyszłą rozbudowę.
• Organizacja przewodów w węzłach sieciowych i serwerowniach.

Wskazówki Montażowe

Montaż kanału grzebieniowego powinien być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obrębie szafy rozdzielczej. Kanał mocuje się do płyty montażowej lub ściany szafy za pomocą odpowiednich uchwytów lub wkrętów (nie dołączonych). Przekroje przewodów należy dobierać zgodnie z obowiązującymi normami i obciążeniem prądowym. Po ułożeniu przewodów kanał można zamknąć pokrywą (jeśli przewidziana) – w modelu z perforacją boczną nie wymaga ona stosowania narzędzi.

FAQ

• Czy kanał jest wyposażony w pokrywę? Model 003911055 to kanał otwarty z perforacją boczną – standardowo nie zawiera pokrywy. W razie potrzeby zabezpieczenia przewodów przed przypadkowym dotknięciem zaleca się dobranie odpowiedniej pokrywy z tej samej serii produktów.
• Jaka jest maksymalna temperatura pracy kanału? Producent nie podaje konkretnej wartości temperatury granicznej. W typowych warunkach pracy rozdzielnic (do 40°C otoczenia) kanał zachowuje stabilność wymiarową i izolacyjność.
• Czy szczelina 4 mm pozwala na wyprowadzenie przewodu z końcówką? Tak, przewód bez zakończenia (np. bez tulejki) można wcisnąć w szczelinę. Przewody z końcówkami lub wtykami lepiej prowadzić wewnątrz kanału i wyprowadzać przez końce lub wykorzystać perforację do przepuszczenia przewodu wstępnie.
