Kanał elektroinstalacyjny PVC 60x110mm z przegrodą, jasnoszary, Tehalit.LF | LF6011107035 Hager

Opis i Kluczowe Cechy

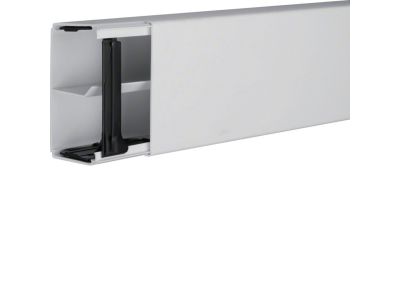

Kanał elektroinstalacyjny Tehalit.LF o symbolu LF6011107035 to wykonany z trwałego PVC produkt w kolorze jasnoszarym, przeznaczony do prowadzenia przewodów w instalacjach niskiego napięcia. Wymiary 60 x 110 mm zapewniają dużą pojemność przy zachowaniu kompaktowej obudowy, a wbudowana przegroda umożliwia separację obwodów – co przekłada się na wyższy poziom bezpieczeństwa i czytelniejszą organizację okablowania.

• Wymiary 60 x 110 mm: Duża przekątna przekroju pozwala na prowadzenie wielu przewodów jednocześnie, ułatwiając prowadzenie rozbudowanych instalacji w rozdzielnicach i naściennych ciągach kablowych.
• Przegroda wbudowana w kanał: Umożliwia fizyczne oddzielenie obwodów (np. sygnałowych od zasilających), co redukuje ryzyko zakłóceń elektromagnetycznych i ułatwia identyfikację linii podczas serwisu.
• Materiał PVC (polichlorek winylu): Odporny na korozję, wilgoć i uszkodzenia mechaniczne, gwarantuje wieloletnią trwałość w standardowych warunkach pracy.
• Kolor jasnoszary (RAL 7035): Neutralna barwa ułatwia wtopienie się w otoczenie wnętrz technicznych i biurowych, a także umożliwia łatwe oznaczenie kanału markerem.
• System modułowy Tehalit.LF: Kompatybilny z akcesoriami łączeniowymi (złączki, kolanka, zaślepki) tego samego producenta, co pozwala na szybkie rozszerzanie trasy kablowej bez naruszania szczelności.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących kanałów instalacyjnych do przewodów elektrycznych. Posiada oznaczenie CE i jest zgodny z Dyrektywą niskonapięciową (LVD) oraz standardami DIN w zakresie wytrzymałości mechanicznej i odporności na ogień.

Zastosowanie

Kanał elektroinstalacyjny Tehalit.LF 60x110 mm z przegrodą znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest zarówno duża pojemność, jak i separacja obwodów. Sprawdzi się w następujących scenariuszach:

• Prowadzenie przewodów zasilających i sterowniczych w rozdzielnicach głównych i podrozdzielniach.
• Separacja obwodów sygnałowych (np. czujniki, BMS) od obwodów siłowych w szafach sterowniczych.
• Organizacja okablowania w ciągach kablowych na ścianach i sufitach w obiektach komercyjnych, biurowych i przemysłowych.
• Budowa tras kablowych w instalacjach tymczasowych lub stałych, wymagających łatwego dostępu do przewodów.

Wskazówki Montażowe

Montaż kanału może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym prowadzone będą przewody. Kanał montuje się na stabilnym podłożu (ściana, konstrukcja stalowa) za pomocą dedykowanych uchwytów lub klejenia (przestrzegaj zaleceń producenta dotyczących temperatury i czasu wiązania). Przekrój przewodów dobierz do projektowanego obciążenia prądowego, a przy układaniu kabli w kanale zachowaj odpowiednie odstępy zapewniające wentylację. Podczas montażu nie przekraczaj maksymalnego promienia gięcia kabli. Po zakończeniu instalacji zamknij kanał pokrywą (jeśli dotyczy) i sprawdź szczelność połączeń.

FAQ

• Czy kanał ma fabrycznie zamontowaną przegrodę, czy jest ona do dokupienia osobno? Przegroda jest integralną częścią opisanego kanału – została wbudowana podczas produkcji, nie wymaga oddzielnego montażu ani dokupowania akcesoriów.
• Jaki stopień ochrony (IP) zapewnia kanał po zamknięciu pokrywą? Producent nie podaje konkretnej wartości IP dla tego modelu – standardowo kanały PVC w systemie Tehalit.LF po zamknięciu pokrywą osiągają ochronę przed dotykiem i wnikaniem ciał stałych (około IP40). Dokładną wartość należy zweryfikować z dokumentacją techniczną dla kompletnego zestawu z akcesoriami.
• Czy kanał nadaje się do prowadzenia kabli w instalacjach fotowoltaicznych lub zasilania awaryjnego? Tak, materiał PVC jest odporny na działanie promieniowania UV w standardowych warunkach wewnętrznych, a przegroda pozwala na separację obwodów DC i AC. Dla instalacji zewnętrznych zalecamy stosowanie kanałów z atestem UV – ten model przeznaczony jest głównie do montażu wewnątrz budynków.
