Kanał elektroinstalacyjny mini 32x17mm, PCW, biały (2m) Ultra | ETK32017 Schneider Electric

Opis i Kluczowe Cechy

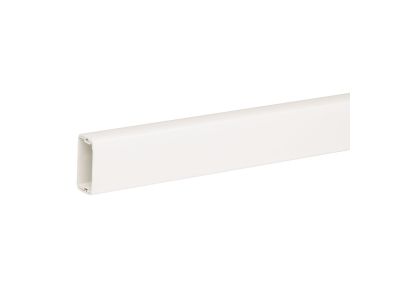

Ultra ETK32017 to mini kanał elektroinstalacyjny o wymiarach 32×17 mm, wykonany z białego PCW. Długość pojedynczego odcinka wynosi 2 m, a opakowanie zbiorcze obejmuje łączną długość 60 m. Przeznaczony do prowadzenia i ochrony przewodów w instalacjach niskiego napięcia, telekomunikacyjnych i sterowniczych. Kompaktowy przekrój pozwala na dyskretne poprowadzenie okablowania w pomieszczeniach suchych, w tym wewnątrz rozdzielnic oraz na ciągach kablowych.

• Wymiary 32×17 mm: przekrój dopasowany do prowadzenia kilku przewodów – umożliwia estetyczne i uporządkowane okablowanie w miejscach o ograniczonej przestrzeni.
• Materiał PCW: trwały, odporny na korozję i działanie wilgoci w suchych pomieszczeniach – zapewnia długotrwałą ochronę mechaniczną izolacji przewodów.
• Kolor biały (RAL 9010): neutralny odcień pasujący do większości wnętrz i szaf sterowniczych – ułatwia uzyskanie estetycznego wyglądu instalacji.
• Długość odcinka 2 m: wygodny format do transportu i precyzyjnego przycinania na wymiar – minimalizuje straty materiału podczas montażu.
• Opakowanie zbiorcze 60 m: ekonomiczne rozwiązanie dla większych instalacji – łączna długość 60 m pokryje potrzeby typowej trasy kablowej w obiekcie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących kanałów elektroinstalacyjnych wykonanych z PVC. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami UE w zakresie bezpieczeństwa i ochrony środowiska. Montaż zaleca się zgodnie z ogólnymi zasadami poprawnej praktyki instalacyjnej (np. zgodnie z normą IEC 60364).

Zastosowanie

Mini kanał ETK32017 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne prowadzenie niewielkiej liczby przewodów – zarówno w instalacjach elektrycznych, jak i niskoprądowych.

• Układanie tras kablowych w suchych pomieszczeniach mieszkalnych i biurowych – w listwach przypodłogowych lub na ścianach.
• Prowadzenie przewodów sygnałowych i sterowniczych wewnątrz szaf rozdzielczych oraz szaf sterowniczych.
• Organizacja okablowania w instalacjach teletechnicznych, np. dla sieci LAN, alarmowych lub domofonowych.
• Uzupełnienie tras kablowych na ciągach instalacyjnych w obiektach użyteczności publicznej (instalacje oświetleniowe, gniazda wtykowe).

Wskazówki Montażowe

Montaż kanału powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie instalacji. Kanał mocuje się do podłoża za pomocą odpowiednich uchwytów lub kleju montażowego (zależnie od rodzaju podłoża). Długość kanału można skracać poprzez cięcie piłą lub nożem do PCW. Przy prowadzeniu przewodów należy uwzględnić minimalne promienie gięcia oraz przekroje przewodów zgodne z obciążalnością prądową. Po ułożeniu przewodów kanał zamyka się pokrywą (w zestawie). Nie przekraczać maksymalnej liczby przewodów określonej przez producenta w karcie katalogowej.

FAQ

• Czy kanał ma pokrywę? Tak, standardowo kanał jest dostarczany z pokrywą, która zatrzaskuje się na korpusie. Umożliwia to łatwy dostęp do przewodów w razie potrzeby modyfikacji.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP dla tego kanału. Chroni on przewody przed uszkodzeniami mechanicznymi, ale nie jest przeznaczony do stosowania w warunkach wilgotnych – montaż wyłącznie w pomieszczeniach suchych.
• Czy kanał można malować? Powierzchnię PCW można malować farbami akrylowymi przeznaczonymi do tworzyw sztucznych, jednak przed malowaniem należy dokładnie oczyścić i zmatowić podłoże.
