Kanał do wylewki podłogowej 3-komorowy 240x38mm stal, Tehalit.UK | UK240383 Hager

Opis i Kluczowe Cechy

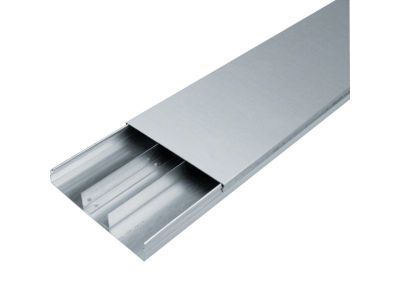

Kanał podłogowy Tehalit UK240383 to trzykomorowy profil stalowy o wymiarach 240 x 38 mm, przeznaczony do zatapiania w wylewce podłogowej. Stalowa konstrukcja zapewnia wysoką wytrzymałość mechaniczną i odporność na obciążenia, co gwarantuje trwałość instalacji w miejscach o dużym natężeniu ruchu. Trzy oddzielne komory umożliwiają prowadzenie niezależnych obwodów (np. sieci elektrycznej, danych i sygnałów) bez ryzyka wzajemnych zakłóceń.

• 3 komory: umożliwiają segregację przewodów – oddzielenie linii energetycznych od teleinformatycznych, co ułatwia konserwację i zwiększa bezpieczeństwo eksploatacji.
• Wymiary 240 x 38 mm: kompaktowy profil pozwala na łatwe wbudowanie w standardową wylewkę podłogową bez konieczności nadmiernego podnoszenia poziomu posadzki.
• Konstrukcja stalowa: zapewnia odporność na uszkodzenia mechaniczne, obciążenia statyczne i dynamiczne – idealny do hal produkcyjnych, biur i pomieszczeń użyteczności publicznej.
• Producent Tehalit: gwarancja jakości niemieckiego producenta systemów instalacyjnych, zgodność z rygorystycznymi normami jakościowymi.
• Łatwy montaż w jastrychu: profil przygotowany do bezpośredniego zalewania betonem lub wylewką – szybki i czysty proces instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących systemów instalacyjnych stosowanych w podłogach. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Stalowa konstrukcja zapewnia odpowiednią ochronę mechaniczną zgodną z wymaganiami dla kanałów układanych w posadzkach.

Zastosowanie

Kanał Tehalit UK240383 został zaprojektowany do prowadzenia przewodów elektrycznych, telekomunikacyjnych i sterowniczych w obiektach komercyjnych, przemysłowych oraz użyteczności publicznej. Trzy komory umożliwiają separację różnych rodzajów instalacji.

• Prowadzenie linii zasilających (230V/400V) w oddzielnej komorze, z dala od kabli danych i sygnałowych.
• Instalacje okablowania strukturalnego (LAN, telefonia, systemy kontroli dostępu) w biurowcach i centrach danych.
• Systemy automatyki budynkowej (BMS), sterowanie oświetleniem, ogrzewaniem i wentylacją – wszystkie sygnały w osobnych komorach.
• Obiekty użyteczności publicznej (szkoły, szpitale, galerie handlowe) – łatwy dostęp do poszczególnych obwodów bez naruszania całej instalacji.

Wskazówki Montażowe

Montaż kanału podłogowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z projektem instalacji. Przed rozpoczęciem prac należy odłączyć napięcie we wszystkich obwodach, które będą prowadzone w kanale. Kanał układa się bezpośrednio na zagruntowanym podłożu, przed wylaniem wylewki. Należy zachować odpowiednie odstępy od innych instalacji oraz zapewnić stabilne mocowanie (np. przy użyciu wsporników lub taśm montażowych). Po ułożeniu przewodów wnętrze kanału należy zamknąć pokrywą (dostępną osobno). Przekroje przewodów i promienie gięcia dobrać zgodnie z obciążeniem i normami. Po zalaniu wylewką, przed oddaniem do eksploatacji, konieczne jest sprawdzenie ciągłości i izolacji wszystkich obwodów.

FAQ

• Czy kanał nadaje się do użytku w pomieszczeniach wilgotnych? Produkt przeznaczony jest do użytku wewnątrz budynków, w suchych pomieszczeniach. Stalowa konstrukcja bez dodatkowego zabezpieczenia antykorozyjnego może ulegać korozji w warunkach wysokiej wilgotności – w takich przypadkach zaleca się stosowanie systemów z tworzywa sztucznego.
• Jakie maksymalne obciążenie wytrzymuje kanał po zalaniu? W danych producenta nie podano konkretnej wartości obciążenia. Stalowy profil o wymiarach 240x38 mm jest przeznaczony do standardowych posadzek przemysłowych i biurowych – wytrzymuje obciążenia typowe dla ruchu pieszego i lekkiego transportu ręcznego. W przypadku intensywnych obciążeń (np. wózki widłowe) należy skonsultować projekt z producentem.
• Czy do kanału można dokupić osobne pokrywy lub przegrody? Producent Tehalit oferuje dedykowane pokrywy i akcesoria do swoich kanałów podłogowych. Należy dobrać je do konkretnego modelu UK240383 – szczegółowe informacje w katalogu lub u dystrybutora.
