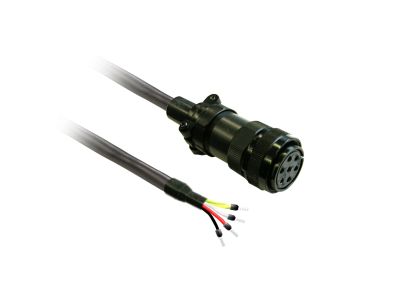

Kabel zasilający serwosilnika BCH16, 4G2.0, 15M, bez ekranu, MIL | VW3M5A21R15 Schneider Electric

Opis i Kluczowe Cechy

Kabel zasilający BCH16 w wersji 4G2.0 o długości 15 metrów z nieekranowanym przewodem i złączem MIL po stronie serwosilnika to dedykowane rozwiązanie do łączenia serwonapędów Lexium 16 z serwosilnikami BCH16. Wolny przewód po stronie napędu ułatwia precyzyjne podłączenie i elastyczne prowadzenie instalacji. Przeznaczony do przenoszenia energii elektrycznej w układach napędowych maszyn.

• Przekrój żył 4x2,0 mm²: Zapewnia odpowiednią nośność prądową dla zasilania serwonapędów o mocy do 1500W, minimalizując straty napięcia na długich odcinkach.
• Długość 15 metrów: Standardowa długość pozwala na swobodne prowadzenie kabla między serwonapędem a silnikiem w maszynie, nawet przy dużej odległości.
• Złącze MIL po stronie silnika: Zapewnia niezawodne i bezpieczne połączenie z serwosilnikiem BCH16, zgodne z wymaganiami przemysłowymi.
• Wolny przewód po stronie napędu: Umożliwia indywidualne dopasowanie długości i kierunku prowadzenia kabla przy montażu.
• Bez ekranu: Zastosowanie nieekranowanego przewodu obniża koszty przy zachowaniu odpowiedniego poziomu ochrony w typowych aplikacjach przemysłowych.

Zgodność z Normami

Kabel spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE, potwierdzone odpowiednimi deklaracjami zgodności. Przeznaczony do stosowania w instalacjach zgodnych z normami przemysłowymi.

Zastosowanie

Kabel BCH16 4G2.0 służy do bezpośredniego połączenia zasilania między serwonapędami Lexium 16 a serwosilnikami BCH16 w układach napędowych maszyn.

• Łączenie serwonapędów Lexium 16 z serwosilnikami BCH16 o średnicy kołnierza 100–130 mm.
• Zasilanie serwosilników o mocy znamionowej do 1500W w maszynach CNC, robotach przemysłowych i liniach produkcyjnych.
• Instalacje w maszynach wymagających precyzyjnego sterowania ruchem i szybkiej reakcji napędu.
• Zastosowanie w prostych układach sterowania ruchem, gdzie wymagana jest niezawodna transmisja mocy.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Złącze MIL należy podłączać zgodnie z oznaczeniem pinów – nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia. Kabel prowadzić w taki sposób, aby nie narażać go na przeciążenia mechaniczne, zginanie pod ostrym kątem lub tarcie o elementy konstrukcyjne. Podczas układania unikać zaciskania przewodów między metalowymi częściami. Po montażu należy przeprowadzić testy izolacji i ciągłości obwodu zgodnie z dokumentacją techniczną.

FAQ

• Czy kabel posiada ekranowanie? Nie – kabel jest wykonany jako nieekranowany, co obniża koszty przy zachowaniu odpowiedniego poziomu ochrony w typowych aplikacjach przemysłowych.
• Jakie złącze znajduje się po stronie serwonapędu? Po stronie serwonapędu znajduje się wolny przewód, umożliwiający indywidualne dopasowanie długości i kierunku prowadzenia kabla przy montażu.
• Do jakich serwonapędów można podłączyć ten kabel? Kabel dedykowany jest wyłącznie do serwonapędów Lexium 16. Połączenie z innymi modelami napędów może skutkować nieprawidłową pracą układu.
