Opis i Kluczowe Cechy

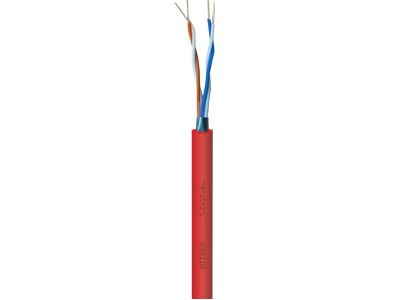

Kabel sygnalizacyjny YNTKSYEKW 1x2x1,0 marki BITNER to wysokiej klasy przewód telekomunikacyjny i sterowniczy, zaprojektowany z myślą o pracy w wymagających środowiskach przemysłowych. Konstrukcja oparta na jednej parze żył o średnicy znamionowej 1,0 mm gwarantuje niską rezystancję pętli, co przekłada się na stabilną transmisję sygnałów na większe odległości. Kluczowym elementem jest ekran wspólny (EKW) wykonany z taśmy poliestrowej laminowanej aluminium, który wraz z miedzianą żyłą uziemiającą tworzy skuteczną barierę przeciwzakłóceniową. Dzięki temu przewód doskonale radzi sobie z eliminacją wpływów zewnętrznych pól elektromagnetycznych (EMI), chroniąc integralność przesyłanych danych. Powłoka zewnętrzna typu YNT charakteryzuje się podwyższonym indeksem tlenowym, co oznacza, że jest to materiał o ograniczonej palności, idealny do stosowania w miejscach o zaostrzonych rygorach przeciwpożarowych.

• Przekrój żył: Średnica 1,0 mm zapewnia optymalny balans między elastycznością a wydajnością prądową sygnału.
• Ekranowanie EKW: Pełna ochrona przed interferencjami elektromagnetycznymi dzięki ekranowi z folii aluminiowej.
• Izolacja PVC: Specjalna mieszanka polichlorku winylu o zwiększonej odporności na rozprzestrzenianie ognia.
• Konstrukcja parowa: Skręcenie żył w parę minimalizuje przesłuchy wewnętrzne w instalacji.

Zgodność z Normami

Przewód BITNER YNTKSYEKW został wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w instalacjach niskoprądowych. Produkt spełnia wymagania normy PN-EN 60332-1-2 w zakresie odporności na rozprzestrzenianie płomienia po pojedynczym kablu, co jest kluczowe dla bezpieczeństwa pożarowego budynków. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych, takich jak ołów czy kadm. Dodatkowo, parametry transmisyjne są zgodne z wytycznymi dla kabli telekomunikacyjnych stacyjnych, co pozwala na ich stosowanie w certyfikowanych systemach sygnalizacji.

Zastosowanie

Kabel YNTKSYEKW 1x2x1,0 znajduje szerokie zastosowanie w profesjonalnych systemach niskonapięciowych. Jest dedykowany przede wszystkim do:

• Systemów Sygnalizacji Pożaru (SSP): Połączenia czujek, modułów wejścia/wyjścia oraz central alarmowych.
• Instalacji Alarmowych i SSWiN: Łączenie elementów systemów zabezpieczeń w obiektach biurowych i przemysłowych.
• Automatyki Przemysłowej: Przesyłanie sygnałów sterujących i pomiarowych w środowisku o dużym natężeniu szumów elektrycznych.
• Telekomunikacji: Budowa sieci stacyjnych i połączeń wewnątrzbudynkowych.

Wskazówki Montażowe

Podczas instalacji kabla YNTKSYEKW należy przestrzegać zasad dobrej praktyki elektroinstalacyjnej. Minimalny promień gięcia wynosi zazwyczaj 10-krotność średnicy zewnętrznej przewodu, co zapobiega uszkodzeniu struktury ekranu i izolacji żył. Podczas montażu w korytach kablowych lub na szynach DIN, należy unikać nadmiernego naciągu mechanicznego. Bardzo ważne jest prawidłowe uziemienie żyły spływowej ekranu (drut ocynowany pod folią) tylko w jednym punkcie (zazwyczaj przy centrali lub szafie sterowniczej), aby uniknąć powstawania pętli masy, które mogłyby generować dodatkowe zakłócenia. Zalecana temperatura układania nie powinna być niższa niż -5°C.

FAQ

1. Czy kabel YNTKSYEKW może być stosowany na zewnątrz budynków?
Przewód jest przeznaczony głównie do instalacji wewnętrznych. W przypadku montażu zewnętrznego wymagane jest prowadzenie go w rurach osłonowych odpornych na promieniowanie UV i wilgoć.

2. Jaka jest różnica między wersją YKSY a YNTKSY?
Oznaczenie 'NT' wskazuje na powłokę o zwiększonej odporności na ogień (nie rozprzestrzeniającą płomienia), co jest wymagane w określonych strefach pożarowych budynków użyteczności publicznej.

3. Czy ekranowanie EKW chroni przed wyładowaniami atmosferycznymi?
Ekran EKW służy do ochrony przed zakłóceniami elektromagnetycznymi (EMI). Do ochrony przed skutkami wyładowań należy stosować dedykowane ograniczniki przepięć.
