Kabel sygnalizacyjny YKSY żo 19x1,5 0,6/1kV żyły numerowane BĘBEN | WCC5119E00AEA0J Eltrim

Opis i Kluczowe Cechy

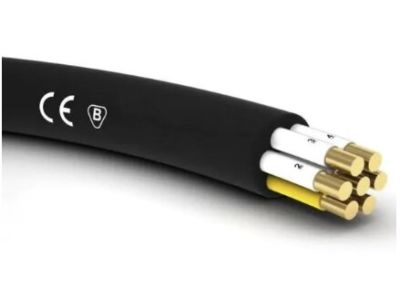

Kabel sygnalizacyjny YKSY żo 19x1,5 0,6/1kV to wysokiej klasy rozwiązanie od renomowanego producenta ELTRIM, zaprojektowane z myślą o najbardziej wymagających systemach sterowania i automatyki przemysłowej. Konstrukcja kabla opiera się na 19 żyłach miedzianych o przekroju znamionowym 1,5 mm² każda, co zapewnia doskonałą przewodność elektryczną oraz stabilność sygnału w obwodach kontrolnych. Zastosowanie żył numerowanych znacząco ułatwia identyfikację poszczególnych obwodów podczas prac montażowych i serwisowych, eliminując ryzyko błędnych połączeń.

• Napięcie znamionowe: Przewód został zaprojektowany do pracy przy napięciu 0,6/1 kV, co pozwala na bezpieczne stosowanie go zarówno w obwodach sterowniczych, jak i do przesyłu energii elektrycznej.
• Izolacja i powłoka: Wykorzystanie specjalistycznego polwinitu (Y) zarówno w warstwie izolacyjnej, jak i zewnętrznej powłoce ochronnej, gwarantuje wysoką odporność na czynniki mechaniczne oraz działanie standardowych środowisk przemysłowych.
• Żyła ochronna: Produkt wyposażony jest w dedykowaną żyłę ochronną w kolorze zielono-żółtym (żo), co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w instalacjach klasy I.
• Forma dostawy: Kabel dostarczany jest na bębnie, co ułatwia logistykę na placu budowy oraz zapobiega splątaniu przewodu podczas odwijania.

Zgodność z Normami

Kabel YKSY produkowany przez ELTRIM spełnia rygorystyczne normy jakościowe i bezpieczeństwa obowiązujące na rynku europejskim. Jest on przystosowany do pracy w klimacie umiarkowanym, co potwierdzają odpowiednie certyfikaty zgodności. Materiały użyte do produkcji izolacji polwinitowej są dobrane tak, aby zapewnić trwałość instalacji przez wiele lat eksploatacji, zgodnie z wytycznymi dla kabli sygnalizacyjnych i energetycznych niskiego napięcia.

Zastosowanie

Dzięki swojej wielożyłowej konstrukcji, kabel YKSY żo 19x1,5 znajduje szerokie zastosowanie w zaawansowanych systemach inżynieryjnych:

• Automatyka przemysłowa: Połączenia między szafami sterowniczymi a elementami wykonawczymi na liniach produkcyjnych.
• Systemy bezpieczeństwa: Okablowanie urządzeń kontrolnych i zabezpieczających w obiektach przemysłowych.
• Infrastruktura energetyczna: Układanie na stałe w kanałach kablowych oraz bezpośrednio wewnątrz budynków w celu zasilania urządzeń pomocniczych.
• Monitoring procesów: Przesył sygnałów analogowych i cyfrowych w systemach nadzoru technicznego.

Wskazówki Montażowe

Podczas instalacji kabla YKSY żo 19x1,5 należy zwrócić uwagę na następujące aspekty techniczne:

• Promień gięcia: Należy zachować odpowiedni promień gięcia, aby nie uszkodzić struktury żył miedzianych oraz izolacji polwinitowej.
• Układanie: Przewód jest przeznaczony do układania na stałe. W przypadku montażu w kanałach kablowych należy zapewnić odpowiednią przestrzeń dla odprowadzania ciepła.
• Zakańczanie żył: Zaleca się stosowanie tulejek zaciskowych na końcach żył miedzianych przed ich wpięciem do listew zaciskowych, co zapewnia optymalny styk elektryczny i zapobiega utlenianiu miedzi.
• Temperatura montażu: Prace instalacyjne powinny być prowadzone w temperaturach dodatnich, aby uniknąć pękania powłoki polwinitowej przy dużych naprężeniach mechanicznych.

FAQ

Czy kabel YKSY 19x1,5 może być stosowany bezpośrednio w ziemi?
Zgodnie z ogólną charakterystyką kabli typu YKSY, są one przeznaczone głównie do układania w kanałach kablowych i wewnątrz pomieszczeń. W przypadku konieczności układania bezpośrednio w ziemi, należy upewnić się, czy dany wariant posiada dodatkowe wzmocnienia lub zastosować odpowiednie rury osłonowe (np. typu AROT).

Co oznacza oznaczenie "żo" w nazwie produktu?
Oznaczenie "żo" informuje, że jedna z żył w kablu jest żyłą ochronną w kolorze zielono-żółtym, przeznaczoną do podłączenia do zacisku uziemiającego (PE).

Dlaczego żyły są numerowane?
Numeracja żył (zazwyczaj biały nadruk na czarnej izolacji) jest standardem w kablach sterowniczych o dużej liczbie żył. Pozwala to na szybką identyfikację konkretnego sygnału na obu końcach kabla bez konieczności przedzwaniania obwodów miernikiem.
