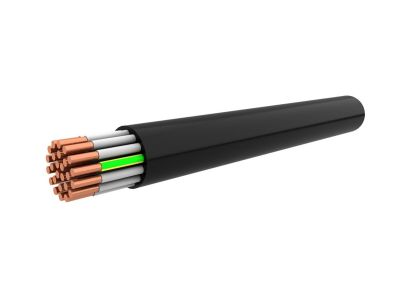

Kabel sygnalizacyjny YKSY żo 14x1 0,6/1kV żyły numerowane BĘBEN | G-136153 TF Kable

Opis i Kluczowe Cechy

Kabel sygnalizacyjny YKSY żo 14x1 o napięciu znamionowym 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o najbardziej wymagających systemach sterowania i sygnalizacji. Konstrukcja kabla opiera się na czternastu miedzianych żyłach jednodrutowych o przekroju znamionowym 1 mm² każda. Zastosowanie miedzi wysokiej czystości zapewnia doskonałą przewodność elektryczną oraz minimalizację strat sygnału w długich liniach sterowniczych. Izolacja oraz powłoka zewnętrzna wykonane ze specjalnie dobranego polichlorku winylu (PVC) charakteryzują się wysoką odpornością na starzenie oraz działanie czynników atmosferycznych. Kluczowym ułatwieniem dla instalatorów jest system numeracji żył, który eliminuje błędy podczas krosowania i znacząco przyspiesza prace montażowe w szafach sterowniczych. Dodatkowo, kabel wyposażony jest w żyłę ochronną zielono-żółtą (żo), co podnosi standard bezpieczeństwa instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Kabel spełnia wymagania normy PN-93/E-90403 oraz jest zgodny z dyrektywą niskonapięciową LVD. Dzięki klasyfikacji reakcji na ogień zgodnie z normą EN 50575 (CPR), produkt może być bezpiecznie stosowany w obiektach budowlanych o określonych wymaganiach przeciwpożarowych. Wysoka jakość wykonania przez TF-Kable gwarantuje powtarzalność parametrów elektrycznych i mechanicznych w każdej partii towaru dostarczanego na bębnie.

Zastosowanie

Kabel YKSY żo 14x1 znajduje szerokie zastosowanie w przemyśle oraz energetyce zawodowej. Jest idealnym rozwiązaniem do przesyłu sygnałów sterowniczych, kontrolnych oraz pomiarowych w urządzeniach automatyki przemysłowej. Dzięki napięciu znamionowemu 0,6/1kV, może być stosowany zarówno wewnątrz budynków, jak i na zewnątrz, a także bezpośrednio w ziemi, o ile nie występują tam ekstremalne narażenia mechaniczne. Często wykorzystywany jest w obwodach wtórnych stacji transformatorowych, systemach sygnalizacji świetlnej oraz w liniach zasilających urządzenia pomocnicze o niskim poborze mocy.

Wskazówki Montażowe

Podczas instalacji kabla YKSY żo 14x1 należy przestrzegać dopuszczalnego promienia gięcia, który zazwyczaj wynosi 10-krotność średnicy zewnętrznej przewodu, co zapobiega uszkodzeniu struktury żył i izolacji PVC. Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C (dla kabli niepodgrzewanych). W przypadku układania bezpośrednio w ziemi, zaleca się stosowanie podsypki piaskowej oraz niebieskiej folii ostrzegawczej. Przy podłączaniu do listew zaciskowych w szafach sterowniczych, numeracja żył pozwala na precyzyjne przypisanie sygnałów bez konieczności przedzwaniania każdej żyły z osobna, co optymalizuje czas pracy inżyniera automatyka.

FAQ

• Czy kabel YKSY 14x1 może być układany bezpośrednio w ziemi? Tak, konstrukcja kabla YKSY (ziemny, kontrolny, sygnalizacyjny) pozwala na jego bezpośrednie układanie w gruncie, pod warunkiem zachowania odpowiednich zasad technicznych dotyczących wykopu i ochrony mechanicznej.
• Co oznacza oznaczenie 'żo'? Oznaczenie 'żo' informuje, że jedna z żył w kablu posiada izolację w kolorze zielono-żółtym i jest przeznaczona wyłącznie do pełnienia funkcji ochronnej (PE).
• W jaki sposób numerowane są żyły? Żyły posiadają nadrukowane numery na izolacji, co pozwala na ich łatwą identyfikację na obu końcach odcinka kablowego, niezależnie od jego długości.
