Kabel falownikowy OLFLEX SERVO FD 796 CP 4G2,5+2x(2x1,0) 0,6/1kV BĘBEN | 0027970 Lapp Kabel

Opis i Kluczowe Cechy

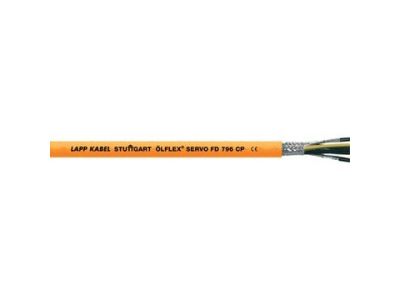

Kabel falownikowy ÖLFLEX® SERVO FD 796 CP 4G2,5+2x(2x1,0) (symbol 0027970) zasilany napięciem 0,6/1 kV to zaawansowany przewód serwosystemowy zaprojektowany do pracy w ruchomych częściach maszyn, prowadnicach łańcuchowych oraz w trudnych warunkach przemysłowych. Konstrukcja z 4 żyłami głównymi 2,5 mm² i 2 parami żył sterowniczych 1,0 mm² zapewnia wysoką elastyczność i odporność na częste zginanie. Płaszcz zewnętrzny z poliuretanu (PUR) gwarantuje odporność na oleje mineralne, chemikalia oraz ekstremalne temperatury (od -40°C do +90°C).

• Konstrukcja 4G2,5+2x(2x1,0): Zapewnia równoczesne zasilanie silnika i sterowanie (np. hamulców, czujników) w serwosystemach, eliminując konieczność stosowania dodatkowych przewodów.
• Płaszcz PUR zewnętrzny: Wysoka odporność na oleje, smary, chemikalia i warunki atmosferyczne – idealny do maszyn pracujących w surowym środowisku przemysłowym.
• Ekranowanie miedzianym oplotem: Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, kluczową dla stabilnej pracy falowników i serwonapędów.
• Odporność na temperatury od -40°C do +90°C: Zachowuje elastyczność i parametry elektryczne w ekstremalnych warunkach, w tym na zewnątrz budynków.
• Certyfikacja UL/CSA: Pozwala na stosowanie kabla na rynku północnoamerykańskim, zwiększając uniwersalność zastosowań.

Zgodność z Normami

Kabel spełnia wymagania norm UL (UL 758, UL 13), CSA (CSA C22.2 No. 210) oraz jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest kompatybilny z serwonapędami wiodących producentów.

Zastosowanie

Kabel ÖLFLEX® SERVO FD 796 CP przeznaczony jest do zasilania i sterowania ruchomymi częściami maszyn w środowiskach o podwyższonych wymaganiach mechanicznych i chemicznych.

• Połączenia falowników i serwonapędów z silnikami w maszynach przemysłowych.
• Zasilanie i sterowanie w prowadnicach łańcuchowych, robotach przemysłowych oraz obrabiarkach CNC.
• Instalacje w surowych warunkach, w tym w obecności olejów, smarów i płynów chłodzących.
• Zastosowania zewnętrzne, gdzie wymagana jest odporność na niskie temperatury i warunki atmosferyczne.
• Systemy automatyki z wymaganiami dotyczącymi niskiej pojemności żył i wysokiej odporności na zakłócenia EM.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem ostrożności wobec wrażliwych żył ekranowanych. Należy unikać ostrych zagięć (minimalny promień gięcia ≥ 4-krotność średnicy zewnętrznej) i nacisków mechanicznych na płaszcz zewnętrzny. Końcówki żył należy odpowiednio przygotować (usuwanie izolacji, lutowanie lub zaciskanie), z zachowaniem ciągłości ekranu. Podczas układania w prowadnicach łańcuchowych należy stosować się do zaleceń producenta dotyczących układu i naciągu. Kabel nie powinien być narażony na naprężenia rozciągające ani skręcanie. Przed podłączeniem należy sprawdzić ciągłość żył i ekranu oraz zgodność z dokumentacją techniczną urządzenia.

FAQ

• Jaki jest zakres temperatur pracy kabla? Kabel zachowuje parametry w zakresie od -40°C do +90°C, co umożliwia stosowanie zarówno wewnątrz, jak i na zewnątrz budynków w trudnych warunkach klimatycznych.
• Czy kabel posiada certyfikat UL/CSA? Tak, kabel posiada certyfikację UL (UL 758, UL 13) oraz CSA (CSA C22.2 No. 210), co pozwala na jego stosowanie na rynku północnoamerykańskim.
• Jakie jest zastosowanie żył sterowniczych 1,0 mm²? Żyły sterownicze służą do podłączania sygnałów sterujących, takich jak hamulce, czujniki temperatury czy enkodery, umożliwiając kompleksowe zasilanie i sterowanie serwosystemów.
