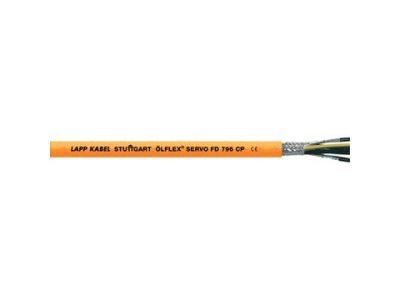

Kabel falownikowy OLFLEX SERVO FD 796 CP 4G1,5+2x(2x0,75) 0,6/1kV BĘBEN | 0027969 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy OLFLEX® SERVO FD 796 CP 4G1,5+2x(2x0,75) o napięciu znamionowym 0,6/1kV to zaawansowane rozwiązanie do dynamicznych aplikacji w przemysłowych układach napędowych. Przeznaczony do pracy w ruchomych częściach maszyn, prowadnicach łańcuchowych oraz w trudnych warunkach środowiskowych. Konstrukcja z żyłami sterowniczymi 2x(2x0,75) mm² zapewnia elastyczność i niezawodność transmisji sygnałów.

• Płaszcz zewnętrzny PUR: Odporny na oleje, smary, płyny wiertnicze i środki chemiczne – idealny do maszyn przemysłowych i środowisk o wysokim zanieczyszczeniu.
• Ekranowanie oplotem miedzianym: Wysoki stopień pokrycia ekranem chroni przed zakłóceniami elektromagnetycznymi, zapewniając czysty sygnał w długich trasach transmisji.
• Zakres temperatur od -40°C do +90°C: Zachowuje giętkość i parametry elektryczne w ekstremalnych warunkach termicznych, w suchych, wilgotnych i oleistych środowiskach.
• Odporność na wielokrotne zginanie: Przewód spełnia klasę wydajności „Extended Line” LAPP, co gwarantuje trwałość w prowadnicach łańcuchowych.
• Certyfikacja UL/CSA: Możliwość stosowania na rynku północnoamerykańskim, potwierdzająca wysokie standardy bezpieczeństwa i zgodności z normami.

Zgodność z Normami

Kabel falownikowy OLFLEX SERVO FD 796 CP spełnia wymogi dyrektyw unijnych i posiada certyfikaty UL/CSA. Zaprojektowany zgodnie z normami międzynarodowymi dla przewodów ruchomych w układach napędowych, w tym EN 50525-2-81 i UL 758. Posiada deklarację zgodności CE i atesty dopuszczające do użytku w warunkach przemysłowych.

Zastosowanie

Kabel przeznaczony jest do elastycznych, dynamicznych aplikacji w przemyśle, gdzie wymagana jest niezawodna transmisja sygnałów i zasilania w ruchomych częściach maszyn.

• Podłączanie przemienników częstotliwości i serwosilników w maszynach CNC, robotach przemysłowych i liniach produkcyjnych.
• Zasilanie ruchomych elementów w maszynach pakujących, obrabiarkach i systemach transportowych.
• Stosowanie w prowadnicach łańcuchowych na długich odcinkach z dużym przyspieszeniem.
• Aplikacje zewnętrzne narażone na działanie czynników atmosferycznych, olejów i agresywnych substancji chemicznych.
• Układy automatyki i sterowania, gdzie wymagana jest niska pojemność żył sygnałowych dla długich ścieżek transmisji.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel zgodnie z zasadami układania przewodów ruchomych. Zachować minimalny promień gięcia 8-krotności średnicy zewnętrznej kabla. Unikać skręcania i naprężeń mechanicznych. Podczas prowadzenia przez prowadnice łańcuchowe stosować odpowiednie prowadnice i systemy mocowania redukujące tarcie. Przed podłączeniem sprawdzić stan izolacji i ekranu. Prace wykonywać przy odłączonym napięciu, z zachowaniem zasad bezpieczeństwa dla układów wysokonapięciowych.

FAQ

• Jakie żyły sterownicze posiada kabel? Kabel wyposażony jest w 4 żyły główne o przekroju 1,5 mm² oraz 2 ekranowane pary żył sterowniczych o przekroju 0,75 mm² każda (2x(2x0,75)).
• Czy kabel można stosować na zewnątrz? Tak, kabel posiada płaszcz zewnętrzny PUR odporny na warunki atmosferyczne i jest dedykowany do zastosowań zewnętrznych.
• Jaki jest maksymalny promień gięcia? Minimalny promień gięcia wynosi 8-krotność średnicy zewnętrznej kabla (średnica ok. 12 mm → minimalny promień 96 mm).
