Kabel falownikowy OLFLEX SERVO FD 796 CP 4G1,5 0,6/1kV BĘBEN | 0027950 Lapp Kabel

Opis i Kluczowe Cechy

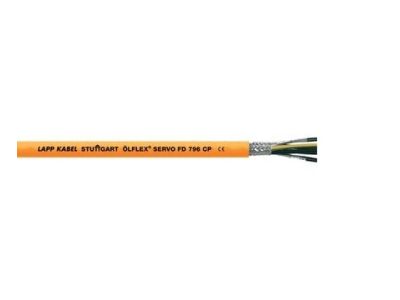

Kabel falownikowy LAPP ÖLFLEX SERVO FD 796 CP o symbolu 0027950 to ekranowany serwoprzewód w wykonaniu 4 żyły o przekroju 1,5 mm² (4G1,5) z napięciem znamionowym 0,6/1 kV. Zaprojektowany do pracy w prowadnicach łańcuchowych (klasa Extended Line) – łączy wysoką elastyczność dynamiczną z odpornością na oleje, środki chemiczne i ekstremalne temperatury. Miedziany oplot ekranujący zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe przy transmisji sygnałów sterujących i zasilania serwonapędów oraz przemienników częstotliwości.

• Budowa 4G1,5 (4 żyły po 1,5 mm²): Optymalny przekrój dla zasilania i sterowania serwonapędów – zapewnia odpowiednią obciążalność prądową przy jednoczesnej zachowanej elastyczności.
• Napięcie znamionowe U0/U 0,6/1 kV: Przeznaczony do obwodów falownikowych i sieci niskiego napięcia – gwarantuje bezpieczną pracę w instalacjach przemysłowych.
• Ekranowanie miedzianym oplotem (wysokie pokrycie): Skutecznie tłumi zakłócenia elektromagnetyczne (EMI) – chroni przesyłane sygnały i zapobiega emisji zakłóceń do otoczenia.
• Płaszcz zewnętrzny z poliuretanu (PUR): Wyjątkowo odporny na oleje mineralne, smary, płyny wiertnicze oraz warunki atmosferyczne – idealny do zastosowań w trudnych środowiskach, także na zewnątrz.
• Klasa Extended Line – prowadnica łańcuchowa: Przystosowany do ciągłego, szybkiego ruchu w łańcuchach kablowych na długich odcinkach – zachowuje giętkość nawet do -40°C i wytrzymuje wysokie obciążenia mechaniczne.

Zgodność z Normami

Produkt posiada certyfikat UL/CSA zgodny z danymi technicznymi, co umożliwia stosowanie na rynku północnoamerykańskim. Spełnia wymagania dyrektyw Unii Europejskiej (oznakowanie CE). Przeznaczony do użytku w suchych, wilgotnych oraz silnie oleistych warunkach otoczenia.

Zastosowanie

Kabel ÖLFLEX SERVO FD 796 CP został zaprojektowany do dynamicznego łączenia przemienników częstotliwości, serwosilników oraz innych urządzeń napędowych w maszynach i liniach produkcyjnych. Dzięki swoim właściwościom sprawdza się w najbardziej wymagających aplikacjach przemysłowych.

• Podłączanie serwonapędów i silników serwo w obrabiarkach, robotach i pakowarkach
• Zasilanie i sterowanie przemienników częstotliwości w szafach sterowniczych i na ruchomych elementach maszyn
• Praca w prowadnicach łańcuchowych (łańcuchy kablowe) o dużym przyspieszeniu i długich skokach
• Instalacje w trudnych warunkach – narażone na kontakt z olejami, środkami chłodzącymi, wilgocią oraz niskimi temperaturami

Wskazówki Montażowe

Montaż kabla może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Należy przestrzegać minimalnych promieni gięcia podanych w dokumentacji technicznej (dla prowadnic łańcuchowych stosować promień zgodny z klasą Extended Line). Używać odpowiednich dławnic i zacisków, a moment dokręcania dostosować do zaleceń producenta. Przekrój przewodów i zabezpieczenia dobrać do prądu znamionowego obwodu.

FAQ

• Czy kabel nadaje się do stosowania w prowadnicach łańcuchowych? Tak, został zaprojektowany w klasie Extended Line dla prowadnic łańcuchowych i może być stosowany w aplikacjach z ciągłym, szybkim ruchem oraz dużymi przyspieszeniami.
• Jaką odporność temperaturową ma kabel? Zachowuje giętkość w temperaturze do -40°C, a zakres pracy (przy odpowiednim doborze promienia gięcia) obejmuje również podwyższone temperatury. Dokładne dane znajdują się w karcie katalogowej.
• Czy kabel jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, który zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
