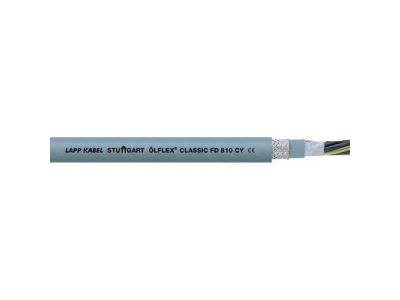

Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 4G1,5 300/500V BĘBEN | 0026251 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC FD 810 CY 4G1,5 to zaawansowane rozwiązanie inżynieryjne od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach ruchomych. Należy on do klasy wydajności Core-Line, co gwarantuje jego trwałość w systemach prowadnic łańcuchowych przy średnich obciążeniach mechanicznych. Konstrukcja przewodu opiera się na czterech żyłach o przekroju znamionowym 1,5 mm², gdzie jedna z żył pełni funkcję ochronną (oznaczenie G). Przekrój ten zapewnia optymalną gęstość prądu dla obwodów sterowniczych i pomiarowych przy napięciu znamionowym U0/U wynoszącym 300/500 V.

• Ekranowanie EMC: Miedziany oplot o wysokim stopniu pokrycia skutecznie eliminuje zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach przemysłowych nasyconych elektroniką.
• Wysoka giętkość: Zastosowanie krótkich skrętek żył pozwala na uzyskanie bardzo małych promieni gięcia, co znacząco wydłuża żywotność przewodu w ciągłym ruchu.
• Wytrzymała konstrukcja: Wytłaczany płaszcz wewnętrzny dodatkowo stabilizuje strukturę kabla, a zewnętrzna powłoka z PVC wykazuje odporność na działanie kwasów, zasad oraz ograniczoną odporność na oleje.
• Czytelna identyfikacja: Żyły są numerowane, co ułatwia szybki i bezbłędny montaż w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami jakościowymi Lapp Kabel. Jako element serii OLFLEX CLASSIC FD, spełnia wymagania dotyczące bezpieczeństwa elektrycznego dla napięć do 500V. Materiały użyte do produkcji izolacji i płaszcza zewnętrznego są dobrane tak, aby zapewnić samogaśnięcie i nierozprzestrzenianie płomienia, co podnosi standard bezpieczeństwa przeciwpożarowego w zakładzie produkcyjnym.

Zastosowanie

Przewód OLFLEX CLASSIC FD 810 CY znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym wyborem do:

• Prowadnic łańcuchowych: W maszynach o średnich odległościach przesuwu i zwiększonym przyspieszeniu.
• Linii produkcyjnych: W ruchomych częściach maszyn, gdzie wymagana jest ciągła praca zginająca.
• Systemów sterowania: W obwodach pomiarowych i regulacyjnych, gdzie niezbędna jest ochrona sygnału przed interferencją (EMC).
• Środowisk przemysłowych: Może być stosowany w pomieszczeniach suchych oraz wilgotnych, zachowując swoje parametry izolacyjne.

Wskazówki Montażowe

Aby zapewnić maksymalną żywotność przewodu w prowadnicy łańcuchowej, należy przestrzegać kilku kluczowych zasad:

• Promień gięcia: Należy ściśle przestrzegać minimalnego promienia gięcia określonego dla pracy ruchomej, aby uniknąć zmęczenia materiału miedzi.
• Układanie w prowadnicy: Przewody powinny być układane luźno, bez skręceń (tzw. efektu korkociągu), z zachowaniem odpowiedniego odstępu od innych kabli.
• Odciążenie ciągu: Na obu końcach prowadnicy należy zastosować odpowiednie dławnice lub uchwyty odciążające, mocując przewód za płaszcz zewnętrzny.
• Moment dokręcania: Przy podłączaniu żył do listew zaciskowych należy stosować odpowiedni moment dokręcania, aby zapewnić trwały styk elektryczny bez uszkodzenia struktury linki.

FAQ

Czy przewód może być stosowany na zewnątrz?
Opisana wersja z płaszczem PVC jest przeznaczona głównie do zastosowań wewnętrznych w pomieszczeniach suchych i wilgotnych. W przypadku ekspozycji na promieniowanie UV zaleca się konsultację techniczną w celu doboru wersji z odpowiednią powłoką.

Jaka jest główna zaleta wersji CY nad standardową?
Litery 'CY' oznaczają obecność ekranu z plecionki miedzianej oraz płaszcza wewnętrznego. Zapewnia to ochronę przed zakłóceniami elektromagnetycznymi (EMC) oraz zwiększa mechaniczną trwałość przewodu w aplikacjach dynamicznych.

Czy przewód jest odporny na chłodziwa maszynowe?
Płaszcz PVC posiada ograniczoną odporność na oleje. W środowiskach o bardzo wysokim stężeniu agresywnych chłodziw zaleca się weryfikację specyfikacji chemicznej lub wybór przewodów z serii P (Polyurethane).
