Przewód sterowniczy OLFLEX CLASSIC 110 CY 25G1,5 0,6/1KV czarny BĘBEN | 1121328 Lapp Kabel

Opis i Kluczowe Cechy

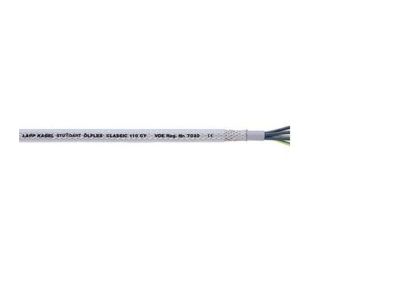

Przewód sterowniczy ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 25G1,5 (symbol: 1121328) firmy LAPP to giętki, ekranowany kabel w płaszczu PVC przeznaczony do uniwersalnych zastosowań w obwodach sterowniczych. Dzięki 25 żyłom o przekroju 1,5 mm² oraz napięciu znamionowemu U0/U 0,6/1 kV umożliwia zasilanie i sterowanie urządzeń w instalacjach wymagających wyższego napięcia. Wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm zapewnia trwałość przy średnich obciążeniach mechanicznych, a miedziany oplot ekranujący chroni przed zakłóceniami elektromagnetycznymi.

• Ekranowany (miedziany oplot): Wysoki stopień pokrycia oplotem zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi – gwarantuje stabilną transmisję sygnałów sterowniczych.
• Napięcie próbne 4000 V: Zwiększone bezpieczeństwo elektryczne – wytrzymałość izolacji potwierdzona próbą napięciową, co podnosi niezawodność w instalacjach przemysłowych.
• Wzmocniony płaszcz zewnętrzny (grubość ≥1,8 mm): Odporność na uszkodzenia mechaniczne i ścieranie – przewód zachowuje integralność nawet przy sporadycznym ruchu i w trudnych warunkach.
• Odporność na kwasy, zasady i ograniczona odporność na oleje: Możliwość stosowania w środowiskach przemysłowych, gdzie występują agresywne substancje chemiczne.
• Odporność na warunki atmosferyczne: Przystosowany do pracy na zewnątrz (w dopuszczalnym zakresie temperatur) – uniwersalność w instalacjach zewnętrznych i wewnętrznych.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (CPR/BauPVO) dotyczącej klasyfikacji właściwości pożarowych wyrobów budowlanych. Produkt posiada certyfikację CE i jest zgodny z europejskimi normami dla kabli sterowniczych. Szczegółowe klasy CPR dostępne są w dokumentacji technicznej producenta.

Zastosowanie

ÖLFLEX CLASSIC 110 CY znajduje zastosowanie tam, gdzie wymagana jest elastyczność, wyższe napięcie znamionowe i ochrona przed zakłóceniami EMI. Idealnie sprawdza się w okablowaniu obwodów sterowniczych wewnątrz maszyn oraz między stanowiskami produkcyjnymi.

• Podłączenie czujników, siłowników i przekaźników w szafach sterowniczych – 25 żył umożliwia prowadzenie wielu obwodów w jednym kablu.
• Instalacje w pomieszczeniach suchych i wilgotnych, a także na zewnątrz (z uwzględnieniem zakresu temperatur) – odporność na UV i warunki atmosferyczne.
• Obwody wymagające podwyższonego napięcia nominalnego (0,6/1 kV) – np. w maszynach o podwyższonym napięciu roboczym.
• Połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających – giętka konstrukcja ułatwia układanie w korytkach i peszlach.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Należy przestrzegać zasad doboru przekroju żył do prądu obciążenia oraz minimalnych promieni gięcia podanych w dokumentacji producenta. Kabel układać w sposób uniemożliwiający przeciążenia mechaniczne i nadmierne naprężenia. W instalacjach na zewnątrz chronić przed bezpośrednim nasłonecznieniem oraz stosować się do zaleceń producenta dotyczących zakresu temperatury otoczenia.

FAQ

• Czy przewód jest ekranowany? Tak, wyposażono go w miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI).
• Jakie napięcie znamionowe ma ten przewód? Napięcie znamionowe wynosi U0/U 0,6/1 kV, a napięcie próbne 4000 V – dzięki temu nadaje się do obwodów o podwyższonym napięciu roboczym.
• Czy przewód można stosować na zewnątrz? Tak, jest odporny na warunki atmosferyczne, jednak należy uwzględnić dopuszczalny zakres temperatury otoczenia określony przez producenta. W przypadku instalacji zewnętrznych zaleca się dodatkową ochronę przed bezpośrednim działaniem promieni słonecznych.
