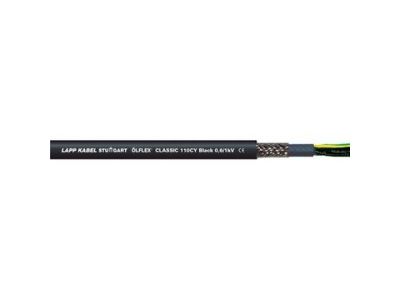

Przewód sterowniczy OLFLEX CLASSIC 110 CY 12G1 0,6/1KV czarny BĘBEN | 1121280 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX CLASSIC 110 CY od LAPP (symbol 1121280) to ekranowany, giętki przewód o napięciu znamionowym 0,6/1 kV, przeznaczony do uniwersalnego okablowania obwodów sterowniczych. Dzięki 12 żyłom o przekroju 1 mm² każda oraz miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia zapewnia niezawodną transmisję sygnałów i ochronę przed zakłóceniami elektromagnetycznymi. Wzmocniony płaszcz zewnętrzny o grubości min. 1,8 mm oraz wytłaczany płaszcz wewnętrzny gwarantują wysoką odporność mechaniczną i chemiczną.

• Napięcie znamionowe U0/U 0,6/1 kV: pozwala na stosowanie w obwodach wymagających podwyższonego napięcia izolacji, zwiększając bezpieczeństwo elektryczne instalacji.
• Ekranowanie miedzianym oplotem: skutecznie tłumi zakłócenia elektromagnetyczne (EMI), co jest kluczowe w sterownikach PLC, przemysłowych sieciach komunikacyjnych i precyzyjnych układach pomiarowych.
• Giętka konstrukcja i oznaczenie żył numerami: ułatwia szybki montaż w ciasnych przestrzeniach szaf sterowniczych oraz identyfikację przewodów podczas podłączania i serwisu.
• Płaszcz PVC odporny na kwasy, zasady i oleje: zapewnia długą żywotność w środowiskach przemysłowych, gdzie występują agresywne substancje chemiczne.
• Wzmocniony płaszcz zewnętrzny o grubości min. 1,8 mm: podnosi odporność na uszkodzenia mechaniczne i ścieranie, co jest istotne przy układaniu na stałe oraz sporadycznym ruchu bez obciążeń rozciągających.

Zgodność z Normami

Przewód OLFLEX CLASSIC 110 CY spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych. Posiada certyfikat CE. Napięcie próbne 4000 V potwierdza wysoką wytrzymałość izolacji.

Zastosowanie

Dzięki uniwersalnym parametrom przewód znajduje zastosowanie w różnorodnych instalacjach przemysłowych i budynkowych – zarówno wewnątrz, jak i na zewnątrz (w odpowiednim zakresie temperatury).

• W okablowaniu obwodów sterowniczych w szafach sterowniczych maszyn i urządzeń.
• W połączeniach między zakładami oraz w systemach automatyki budynkowej jako przewód sygnałowy.
• W instalacjach wymagających ochrony przed zakłóceniami elektromagnetycznymi (np. przy łączeniu czujników, przetworników i siłowników z PLC).
• W pomieszczeniach suchych i wilgotnych, a także na zewnątrz (z zastrzeżeniem dopuszczalnego zakresu temperatury) – np. do zasilania urządzeń na dachach czy w halach przemysłowych.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od zasilania. Przy układaniu przewodu należy przestrzegać dopuszczalnych promieni gięcia podanych w dokumentacji technicznej producenta. Przekrój żył (1 mm²) oraz parametry zabezpieczeń nadprądowych należy dobrać zgodnie z obowiązującymi normami instalacyjnymi. W przypadku stosowania na zewnątrz należy uwzględnić zakres temperatury pracy podany w karcie katalogowej.

FAQ

• Czy przewód nadaje się do zastosowań na zewnątrz? Tak, przewód OLFLEX CLASSIC 110 CY jest odporny na warunki atmosferyczne i może być stosowany na zewnątrz w zakresie temperatury określonym w dokumentacji technicznej producenta. Należy jednak pamiętać o zabezpieczeniu przed bezpośrednim nasłonecznieniem i uszkodzeniami mechanicznymi.
• Jaka jest funkcja ekranu miedzianego? Miedziany oplot ekranujący o wysokim stopniu pokrycia stanowi barierę dla pól elektromagnetycznych, chroniąc przesyłane sygnały przed zakłóceniami EMI/RFI. Jest to szczególnie ważne w instalacjach sterowniczych obok kabli energetycznych.
• Czy przewód posiada atest przeciwpożarowy? Tak, przewód jest sklasyfikowany zgodnie z dyrektywą UE 305/2011 (CPR), co oznacza, że jego właściwości przeciwpożarowe (reakcja na ogień) są potwierdzone w deklaracji właściwości użytkowych. Wybór odpowiedniej klasy CPR powinien być dokonany na podstawie wymagań projektu budowlanego.
