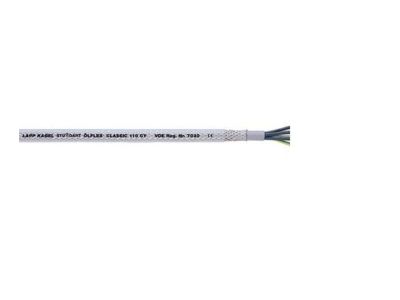

Przewód sterowniczy OLFLEX CLASSIC 110 CY 12G1,5 0,6/1kV czarny KRĄŻĘK | 1121320 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX CLASSIC 110 CY BK 0,6/1kV 12G1,5 od renomowanego producenta LAPP to ekranowane, giętkie rozwiązanie do wymagających aplikacji przemysłowych. Dzięki budowie 12×1,5 mm² i napięciu znamionowemu 0,6/1 kV zapewnia bezpieczną transmisję sygnałów sterowniczych nawet w obwodach o podwyższonym napięciu roboczym. Miedziany oplot ekranujący o wysokim stopniu pokrycia chroni przed zakłóceniami elektromagnetycznymi, a wzmocniony płaszcz zewnętrzny o grubości co najmniej 1,8 mm gwarantuje wytrzymałość mechaniczną w trudnych warunkach.

• Budowa 12G1,5 (12 żył × 1,5 mm²): Umożliwia prowadzenie wielu obwodów sterowniczych w jednym przewodzie, oszczędzając miejsce i czas instalacji.
• Napięcie znamionowe U0/U 0,6/1 kV: Kwalifikuje przewód do pracy w obwodach o wyższym napięciu, co zwiększa bezpieczeństwo elektryczne i pozwala na zastosowanie w instalacjach wymagających wyższego poziomu izolacji.
• Ekran miedziany w oplocie: Zapewnia idealną ochronę przed zakłóceniami elektromagnetycznymi (EMI), niezbędną w środowiskach z dużą liczbą urządzeń elektronicznych i silników.
• Wzmocniony płaszcz zewnętrzny PVC (min. 1,8 mm): Zwiększa odporność mechaniczną na przecieranie i uderzenia, przedłużając żywotność przewodu w warunkach przemysłowych.
• Odporność na warunki atmosferyczne oraz kwasy i zasady: Pozwala na stosowanie na zewnątrz (w odpowiednim zakresie temperatur) oraz w pomieszczeniach wilgotnych i suchych, bez ryzyka degradacji płaszcza.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikowanych właściwości przeciwpożarowych – szczegółowy numer artykułu dla konkretnej klasy CPR jest dostępny na stronie producenta LAPP. Produkt posiada oznakowanie CE i jest zgodny z obowiązującymi normami europejskimi dla przewodów sterowniczych. Wykonany w technologii gwarantującej napięcie próbne 4000 V, potwierdzające wysokie bezpieczeństwo elektryczne.

Zastosowanie

Przewód ÖLFLEX CLASSIC 110 CY przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych w warunkach przemysłowych i maszynowych. Dzięki swojej konstrukcji sprawdza się zarówno w instalacjach stacjonarnych, jak i w aplikacjach ze sporadycznym ruchem bez obciążeń rozciągających.

• Okablowanie wewnętrzne szaf sterowniczych, rozdzielnic i pulpitów operatorskich.
• Połączenia między urządzeniami w liniach produkcyjnych, maszynach CNC i robotyce.
• Instalacje w pomieszczeniach suchych, wilgotnych oraz na zewnątrz (z uwzględnieniem zakresu temperatur podanego przez producenta).
• Obwody wymagające wyższego napięcia znamionowego (0,6/1 kV) ze względu na długość trasy lub specyfikę instalacji.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód przeznaczony do układania na stałe w korytkach, drabinkach kablowych lub w zamkniętych instalacjach. Przy prowadzeniu w zmiennych warunkach temperaturowych należy uwzględnić współczynniki korekcyjne obciążalności prądowej zgodnie z dokumentacją techniczną. Nie zaleca się narażania przewodu na ciągłe obciążenia rozciągające ani ostre zagięcia poniżej minimalnego promienia gięcia (jak podaje producent). Przekrój żył 1,5 mm² dobiera się do prądu obciążenia zgodnie z normami instalacyjnymi.

FAQ

• Czy przewód nadaje się do zastosowań z częstym ruchem (np. w Chainflex)? Przewód jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Do aplikacji z ciągłym zginaniem lub w prowadnikach łańcuchowych zalecamy przewody z kategorii Chainflex.
• Jaki jest stopień ochrony IP przewodu? Stopień ochrony IP nie jest określony dla samego przewodu – zależy od sposobu montażu i zakończeń (np. dławnic, puszek). Sam płaszcz PVC zapewnia odporność na wilgoć, ale nie jest brany pod uwagę przy klasyfikacji IP.
• Czy ekran może być wykorzystany jako przewód ochronny (PE)? Nie – miedziany oplot ekranujący służy wyłącznie do tłumienia zakłóceń elektromagnetycznych i nie może być używany jako przewód ochronny w obwodzie zasilania. Do celów ochrony przed porażeniem należy zastosować dedykowaną żyłę PE.
