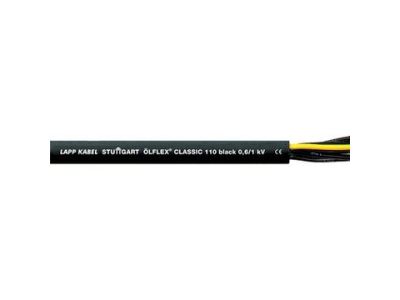

Przewód sterowniczy OLFLEX CLASSIC 110 12G1,0 0,6/1KV, czarny BĘBEN | 1120280 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy ÖLFLEX® CLASSIC 110 Black 0,6/1kV 12G1 to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Przewód ten charakteryzuje się konstrukcją 12-żyłową, gdzie każda żyła posiada przekrój znamionowy wynoszący 1,0 mm², co zapewnia optymalny balans między elastycznością a zdolnością przesyłową prądu. Oznaczenie 'G' wskazuje na obecność żyły ochronnej żółto-zielonej, co jest kluczowe dla bezpieczeństwa instalacji elektrycznych.

Jedną z najważniejszych cech tego modelu jest podwyższone napięcie nominalne U0/U wynoszące 0,6/1 kV, co pozwala na stosowanie go w obwodach wymagających wyższej wytrzymałości dielektrycznej. Wysokie bezpieczeństwo elektryczne potwierdza napięcie próbne na poziomie 4000 V. Płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC o grubości ścianki co najmniej 1,8 mm gwarantuje wyjątkową wytrzymałość mechaniczną oraz odporność na działanie kwasów i zasad. Dodatkowo, czarny kolor płaszcza zapewnia odporność na promieniowanie UV i warunki atmosferyczne, co czyni go produktem uniwersalnym do pracy wewnątrz i na zewnątrz budynków.

Zgodność z Normami

Produkt został sklasyfikowany pod kątem właściwości przeciwpożarowych zgodnie z rygorystyczną dyrektywą Unii Europejskiej 305/2011 (BauPVO/CPR), co jest niezbędne przy projektowaniu nowoczesnych obiektów budowlanych i przemysłowych. Zastosowanie wysokiej jakości polichlorku winylu (PVC) sprawia, że przewód spełnia standardy bezpieczeństwa w zakresie ograniczonego rozprzestrzeniania ognia. Konstrukcja przewodu uwzględnia również specyficzne wymagania dla energetyki wiatrowej, umożliwiając zastosowania skręcające (torsyjne) w turbinach wiatrowych.

Zastosowanie

Przewód ÖLFLEX® CLASSIC 110 Black znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka i sterowanie: Idealny do okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Energetyka wiatrowa: Dzięki specjalnej konstrukcji nadaje się do pracy w gondolach turbin wiatrowych, gdzie występują naprężenia skręcające.
• Instalacje zewnętrzne: Odporność na warunki atmosferyczne pozwala na montaż na wolnym powietrzu (z zachowaniem dopuszczalnych zakresów temperatur).
• Środowiska trudne: Możliwość pracy w pomieszczeniach suchych i wilgotnych, a także w miejscach narażonych na kontakt z substancjami chemicznymi takimi jak kwasy czy zasady.
• Połączenia ruchome: Przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłych obciążeń rozciągających.

Wskazówki Montażowe

Podczas instalacji kabla ÖLFLEX® CLASSIC 110 Black należy zwrócić uwagę na następujące aspekty techniczne:

• Promień gięcia: Ze względu na giętką konstrukcję żył, należy zachować odpowiednie promienie gięcia dla instalacji ruchomych, aby uniknąć zmęczenia materiału miedzi.
• Moment dokręcania: Przy podłączaniu żył do listew zaciskowych lub aparatury modułowej, należy stosować odpowiedni moment dokręcania zgodny ze specyfikacją zacisku, aby zapewnić trwały styk elektryczny.
• Prowadzenie kabla: W przypadku montażu zewnętrznego zaleca się unikanie bezpośredniego narażenia na ekstremalne obciążenia mechaniczne, mimo wzmocnionego płaszcza zewnętrznego.
• Identyfikacja żył: Wykorzystanie numeracji cyfrowej na żyłach znacznie ułatwia proces krosowania i eliminuje błędy montażowe w rozbudowanych systemach sterowania.

FAQ

• Czy kabel może być stosowany w ziemi? Choć płaszcz jest wzmocniony i odporny na chemię, specyfikacja producenta skupia się na zastosowaniach napowietrznych i wewnątrz budynków. W przypadku układania bezpośrednio w ziemi zaleca się stosowanie rur osłonowych.
• Jaka jest odporność kabla na oleje? Płaszcz zewnętrzny z PVC posiada ograniczoną odporność na oleje. W środowiskach o bardzo wysokim stężeniu olejów przemysłowych zaleca się weryfikację z tabelą odporności chemicznej Lapp Kabel.
• Co oznacza oznaczenie 12G1? Oznacza to, że przewód posiada 12 żył o przekroju 1,0 mm² każda, z czego jedna żyła jest żyłą ochronną (żółto-zieloną).
