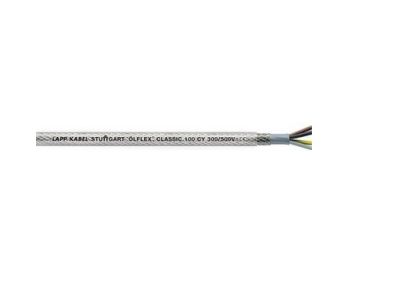

Przewód sterowniczy OLFLEX CLASSIC 100 CY 7G1,0 300/500V BĘBEN | 0035204 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy LAPP ÖLFLEX® CLASSIC 100 CY 7G1,0 o napięciu znamionowym 300/500 V to giętki, ekranowany kabel przeznaczony do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz między zakładami. Dzięki 7 żyłom o przekroju 1,0 mm² i miedzianemu oplotowi ekranującemu zapewnia niezawodną transmisję sygnałów i ochronę przed zakłóceniami elektromagnetycznymi.

• Budowa 7G1,0 (7 żył po 1,0 mm²): Wielożyłowa konstrukcja umożliwia prowadzenie kilku obwodów sterowniczych w jednym przewodzie, oszczędzając miejsce w szafie i ułatwiając instalację.
• Napięcie znamionowe 300/500 V: Bezpieczna praca w typowych obwodach sterowniczych i zasilających urządzeń przemysłowych, zgodna z wymaganiami instalacji wewnątrz maszyn.
• Miedziany oplot ekranujący o wysokim stopniu pokrycia: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), co gwarantuje stabilną pracę wrażliwych układów sterowania i pomiarów.
• Odporność na kwasy i zasady oraz ograniczona odporność na oleje: Zwiększona trwałość w środowiskach przemysłowych, gdzie występują agresywne substancje chemiczne.
• Napięcie próbne 4000 V: Wysoka wytrzymałość izolacji zapewnia dodatkowe bezpieczeństwo elektryczne i niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych – odpowiednią klasę reakcji na ogień należy zweryfikować na stronie producenta LAPP. Dodatkowo, napięcie próbne 4000 V potwierdza wysoką jakość izolacji, co przekłada się na bezpieczeństwo użytkowania.

Zastosowanie

Przewód OLFLEX CLASSIC 100 CY przeznaczony jest do średnich obciążeń mechanicznych i znajduje zastosowanie zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych (bez obciążeń rozciągających). Sprawdza się w pomieszczeniach suchych i wilgotnych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń przemysłowych.
• Połączenia między zakładami produkcyjnymi, w szafach sterowniczych i rozdzielnicach.
• Instalacje w środowiskach narażonych na działanie kwasów, zasad oraz ograniczone działanie olejów.
• Zastosowania wymagające ochrony przed zakłóceniami elektromagnetycznymi (EMI) – np. przy czujnikach, przetwornikach, układach PLC.

Wskazówki Montażowe

Montaż i instalację przewodu powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy pod napięciem. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Podczas układania przewodu należy unikać ostrych zagięć i przeciążeń rozciągających – przestrzegać minimalnych promieni gięcia zgodnych z dokumentacją producenta. Dla zachowania ciągłości ekranowania stosować odpowiednie dławnice i przepusty EMI. Przekrój żył i zabezpieczenia nadprądowe dobrać do planowanego obciążenia.

FAQ

• Czy przewód nadaje się do układania na stałe? Tak, jest przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych (bez obciążeń rozciągających). Może być układany na stałe w suchych i wilgotnych pomieszczeniach.
• Czy miedziany oplot ekranujący skutecznie chroni przed zakłóceniami? Tak, oplot o wysokim stopniu pokrycia zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w obwodach sterowniczych i pomiarowych.
• Jaka jest odporność przewodu na oleje? Płaszcz zewnętrzny PVC ma ograniczoną odporność na oleje – przewód nie jest przeznaczony do stałego kontaktu z olejami mineralnymi, ale toleruje sporadyczne zachlapania.
