Przewód sterowniczy OLFLEX CLASSIC 100 4G70 450/750V BĘBEN | 00101203 Lapp Kabel

Opis i Kluczowe Cechy

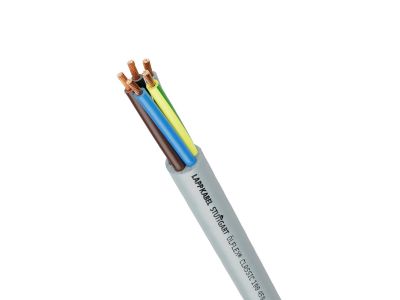

Przewód sterowniczy LAPP ÖLFLEX® CLASSIC 100 o symbolu 00101203 to elastyczny przewód zasilający i sterowniczy w bębnie, przeznaczony do średnich obciążeń mechanicznych. Konstrukcja 4G70 (4 żyły po 70 mm²) zapewnia przekrój umożliwiający przesyłanie wyższych mocy przy napięciu znamionowym U0/U 450/750 V. Giętka budowa i płaszcz PVC gwarantują łatwy montaż w ograniczonych przestrzeniach oraz odporność na działanie kwasów i zasad.

• Napięcie znamionowe U0/U 450/750 V: umożliwia bezpieczne stosowanie w obwodach wymagających wyższego napięcia roboczego, zgodnie z wymaganiami instalacyjnymi.
• Przekrój 4x70 mm² (4G70): wysoka obciążalność prądowa, odpowiednia do zasilania maszyn i urządzeń o znacznym poborze mocy.
• Napięcie próbne 4000 V: gwarantuje wysokie bezpieczeństwo elektryczne izolacji, minimalizując ryzyko przebicia.
• Płaszcz PVC odporny na kwasy i zasady oraz ograniczenie odporności na oleje: wydłuża żywotność przewodu w środowiskach przemysłowych, gdzie występują agresywne substancje.
• Gletka konstrukcja, nadaje się do zastosowań skręcających w turbinach wiatrowych: elastyczność ułatwia układanie w punktach ruchomych i obrotowych, np. w gondolach turbin.

Zgodność z Normami

Przewód LAPP ÖLFLEX® CLASSIC 100 4G70 posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Dla konkretnego numeru artykułu dostępna jest deklaracja właściwości użytkowych, którą można pobrać ze strony producenta. Produkt spełnia wymagania europejskich przepisów budowlanych dotyczących reakcji na ogień.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji przewód sterowniczy OLFLEX CLASSIC 100 sprawdza się w wielu aplikacjach przemysłowych i energetycznych. Przeznaczony jest do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających.

• Uniwersalne okablowanie obwodów sterowniczych wewnątrz maszyn oraz między zakładami przemysłowymi.
• Elastyczny przewód zasilający lub przedłużający dla urządzeń wymagających wyższego napięcia znamionowego.
• Instalacje w pomieszczeniach suchych i wilgotnych, także w środowiskach narażonych na kontakt z kwasami, zasadami lub ograniczony kontakt z olejami.
• Zastosowania skręcające w turbinach wiatrowych – przewód nadaje się do układów obrotowych w gondolach.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przy układaniu przewodu zachować minimalne promienie gięcia zgodne z dokumentacją producenta. Dobór zabezpieczeń nadprądowych i przekroju przewodu powinien odpowiadać rzeczywistemu obciążeniu prądowemu i warunkom środowiskowym. W przypadku zastosowań ruchomych regularnie kontrolować stan płaszcza zewnętrznego.

FAQ

• Czy przewód OLFLEX CLASSIC 100 4G70 jest giętki? Tak, konstrukcja przewodu jest giętka, co ułatwia układanie w ciasnych trasach kablowych i w aplikacjach ze sporadycznym ruchem bez obciążeń rozciągających.
• Jaka jest odporność na oleje? Płaszcz PVC ma ograniczoną odporność na oleje – nadaje się do środowisk, w których występują niewielkie ilości olejów, ale nie do ciągłego zanurzenia. Jednocześnie przewód jest odporny na działanie kwasów i zasad.
• Jakie napięcie próbne wytrzymuje izolacja? Napięcie próbne wynosi 4000 V, co zapewnia wysoki margines bezpieczeństwa elektrycznego w porównaniu do napięcia roboczego 450/750 V.
