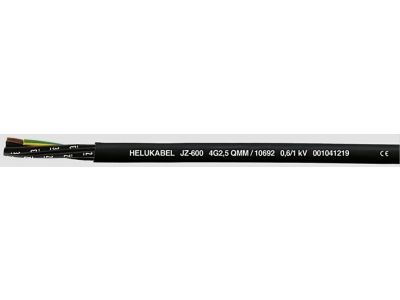

Kabel elastyczny JZ-600 5G1,5 0,6/1 kV żyły czarne numerowane BĘBEN | 10661 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-600 5G1,5 to wysokiej klasy przewód zaprojektowany przez renomowanego producenta Helukabel, dedykowany do pracy w wymagających warunkach przemysłowych. Konstrukcja oparta na pięciu żyłach o przekroju znamionowym 1,5 mm² każda, zapewnia optymalną przewodność i stabilność sygnałów sterowniczych oraz zasilających. Kluczowym wyróżnikiem serii JZ-600 jest podwyższone napięcie pracy wynoszące 0,6/1 kV, co osiągnięto dzięki zastosowaniu specjalnej, pogrubionej izolacji ze specjalnego polichlorku winylu (PVC). Żyły są numerowane w sposób czytelny i podkreślony, co umożliwia błyskawiczną identyfikację nawet przy minimalnym zdjęciu opony zewnętrznej, znacząco redukując ryzyko błędów montażowych. Żyła ochronna (żółto-zielona) została umiejscowiona blisko opony zewnętrznej, co ułatwia proces zarabiania końcówek w szafach sterowniczych.

• Napięcie znamionowe: 0,6/1 kV, co pozwala na szerokie spektrum zastosowań energetycznych i sterowniczych.
• Odporność UV: Czarna opona zewnętrzna ze specjalnego PVC jest w pełni odporna na promieniowanie ultrafioletowe, co umożliwia montaż na zewnątrz budynków.
• Identyfikacja żył: Czarne żyły z białymi numerami i podkreśleniem ułatwiającym orientację.
• Konstrukcja: Przewód przystosowany do średnich obciążeń mechanicznych przy zachowaniu elastyczności połączeń.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania techniczne, co potwierdzają liczne certyfikaty i normy branżowe. Jest on zgodny z normą DIN VDE 0262 oraz DIN VDE 0285-525-2-51 (odpowiednik DIN EN 50525-2-51), które precyzują standardy grubości izolacji dla napięcia roboczego 1 kV. Dzięki tym parametrom, kabel JZ-600 stanowi bezpieczne rozwiązanie w instalacjach wymagających wyższej wytrzymałości dielektrycznej niż standardowe przewody sterownicze 300/500V. Przewód jest powszechnie akceptowany i stosowany w projektach infrastrukturalnych w Europie Południowej, Wschodniej oraz w krajach arabskich.

Zastosowanie

Kabel JZ-600 5G1,5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim i maszynowym. Jego uniwersalność pozwala na montaż w pomieszczeniach suchych, wilgotnych oraz mokrych. Główne obszary wykorzystania to:

• Przemysł maszynowy i metalurgiczny: Połączenia w obrębie obrabiarek, linii produkcyjnych i taśmociągów.
• Automatyka przemysłowa: Systemy sterowania, sygnalizacji oraz precyzyjne obwody pomiarowe.
• Instalacje HVAC: Zasilanie i sterowanie w systemach klimatyzacyjnych i wentylacyjnych.
• Hutnictwo i stalownie: Praca w trudnych warunkach przemysłowych przy średnim obciążeniu mechanicznym.
• Montaż zewnętrzny: Trwałe ułożenie na wolnym powietrzu dzięki odporności na warunki atmosferyczne.

Wskazówki Montażowe

Podczas instalacji kabla JZ-600 należy pamiętać o kilku kluczowych zasadach inżynieryjnych. Przewód jest przeznaczony do połączeń elastycznych, jednak nie może być poddawany stałym naprężeniom rozciągającym. W przypadku układania bezpośrednio w ziemi, należy upewnić się, że średnica zewnętrzna konkretnej partii wynosi minimum 18 mm (zgodnie z wytycznymi producenta dla tej serii). Należy unikać układania przewodu bezpośrednio w wodzie. Przy montażu w szafach sterowniczych zaleca się stosowanie odpowiednich dławnic kablowych zapewniających deklarowany stopień ochrony IP oraz zachowanie promienia gięcia właściwego dla przewodów wielożyłowych o izolacji PVC.

FAQ

• Czy kabel JZ-600 można układać w ziemi? Tak, pod warunkiem, że jego średnica zewnętrzna jest równa lub większa niż 18 mm. W innych przypadkach zaleca się stosowanie rur osłonowych.
• Czy przewód jest odporny na słońce? Tak, czarna opona zewnętrzna wykonana ze specjalnego PVC jest odporna na promieniowanie UV, co pozwala na montaż na zewnątrz.
• Czym różni się JZ-600 od standardowego JZ-500? Główną różnicą jest napięcie znamionowe. JZ-600 pracuje na napięciu 0,6/1 kV, podczas gdy standardowe przewody sterownicze zazwyczaj pracują na 300/500V.
• Czy żyły są kolorowe? Nie, w wersji JZ żyły są czarne z białymi numerami, z wyjątkiem żyły ochronnej żółto-zielonej (oznaczenie G).
