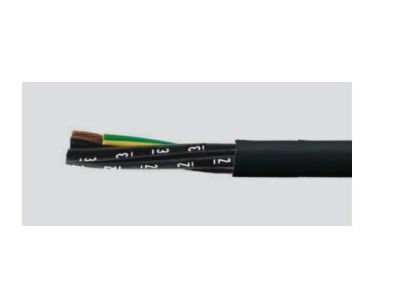

Kabel elastyczny JZ-600 3G2,5 0,6/1 kV żyły czarne numerowane BĘBEN | 10690 Helukabel

Opis i Kluczowe Cechy

Kabel sterowniczy JZ-600 3G2,5 marki Helukabel to wysokiej klasy przewód zaprojektowany do pracy w wymagających warunkach przemysłowych, gdzie wymagane jest napięcie znamionowe rzędu 0,6/1 kV. Wykonany ze specjalnie opracowanej mieszanki PVC, charakteryzuje się podwyższoną wytrzymałością dielektryczną oraz mechaniczną. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących przy zachowaniu optymalnych parametrów obciążalności prądowej. Konstrukcja 3G2,5 oznacza obecność trzech żył, w tym jednej żyły ochronnej (żółto-zielonej), która dla zwiększenia bezpieczeństwa została umieszczona blisko opony zewnętrznej.

• Numeracja żył: Unikalny system znakowania z podkreśleniem pozwala na błyskawiczną identyfikację nawet przy minimalnym zdjęciu izolacji, co eliminuje błędy montażowe.
• Odporność UV: Czarna opona zewnętrzna ze specjalnego PVC jest w pełni odporna na promieniowanie ultrafioletowe, co umożliwia bezpieczne stosowanie przewodu na zewnątrz budynków.
• Napięcie pracy: Standard 0,6/1 kV zapewnia szerokie spektrum zastosowań, wykraczające poza standardowe przewody sterownicze niskiego napięcia.
• Elastyczność: Przewód dedykowany do połączeń elastycznych przy średnim obciążeniu mechanicznym, bez wymuszonych naprężeń rozciągających.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskie i międzynarodowe, co gwarantuje bezpieczeństwo i trwałość instalacji. Jest zgodny z normą DIN VDE 0262 oraz DIN VDE 0285-525-2-51 (DIN EN 50525-2-51), które precyzują wytyczne dotyczące grubości izolacji dla napięcia pracy 1 kV. Dzięki tym certyfikacjom, kabel JZ-600 jest powszechnie akceptowany w projektach infrastrukturalnych w Europie Środkowej, Wschodniej oraz w krajach arabskich, gdzie standardy techniczne wymagają najwyższej niezawodności.

Zastosowanie

Kabel JZ-600 3G2,5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w ciężkim przemyśle i automatyce. Jego uniwersalność pozwala na montaż w:

• Przemyśle maszynowym i metalurgicznym: Jako przewód zasilający i sterujący w obrębie obrabiarek i linii technologicznych.
• Systemach transportowych: Idealny do sterowania i pomiarów przy taśmach produkcyjnych i przenośnikach.
• Instalacjach HVAC: Wykorzystywany w zaawansowanych systemach klimatyzacyjnych i wentylacyjnych.
• Hutnictwie i stalowniach: Dzięki odporności na trudne warunki środowiskowe.
• Środowiskach zewnętrznych: Możliwość trwałego ułożenia na wolnym powietrzu oraz bezpośrednio w ziemi (pod warunkiem spełnienia wymogów dotyczących średnicy zewnętrznej powyżej 18 mm).

Wskazówki Montażowe

Podczas instalacji przewodu JZ-600 należy zwrócić uwagę na kilka kluczowych aspektów technicznych. Przewód może być układany w pomieszczeniach suchych, wilgotnych i mokrych. W przypadku montażu w ziemi, należy upewnić się, że średnica zewnętrzna konkretnej partii towaru wynosi minimum 18 mm (zgodnie z wytycznymi producenta dla tej serii). Należy unikać układania przewodu bezpośrednio w wodzie. Podczas podłączania w szafach sterowniczych, zaleca się stosowanie odpowiednich dławnic kablowych zapewniających szczelność oraz przestrzeganie promienia gięcia, aby uniknąć uszkodzenia struktury żył miedzianych. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną aparatury modułowej, do której kabel jest przyłączany.

FAQ

• Czy kabel JZ-600 może być stosowany w ruchomych prowadnicach łańcuchowych? Przewód jest przeznaczony do połączeń elastycznych przy średnim obciążeniu mechanicznym, jednak w przypadku ciągłego ruchu w prowadnicach należy zweryfikować dopuszczalną liczbę cykli gięcia.
• Czy izolacja jest odporna na oleje? Specjalna mieszanka PVC wykazuje dobrą odporność chemiczną, jednak w środowiskach silnie zaolejonych zaleca się konsultację z kartą charakterystyki producenta Helukabel.
• Czy przewód posiada żyłę ochronną? Tak, oznaczenie "G" w nazwie 3G2,5 wskazuje na obecność żyły żółto-zielonej, która jest umieszczona optymalnie blisko powłoki zewnętrznej.
