Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 3G1,5 0,6/1kVczarny BĘBEN | 1123469 Lapp Kabel

Opis i Kluczowe Cechy

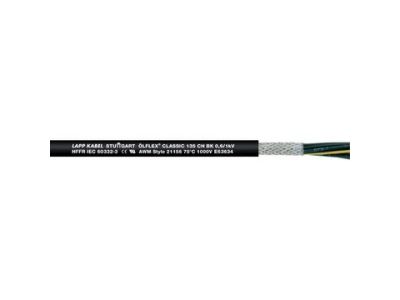

Przewód sterowniczy bezhalogenowy ÖLFLEX CLASSIC 135 CH 3G1,5 0,6/1 kV (symbol 1123469) to elastyczne, ekranowane połączenie przeznaczone do średnich obciążeń mechanicznych. Trzy żyły o przekroju 1,5 mm² każda, oznaczone kolorami, zapewniają szybką identyfikację podczas montażu. Napięcie znamionowe 0,6/1 kV umożliwia bezpieczną pracę w obwodach o wyższym napięciu, a miedziany oplot ekranujący o wysokim stopniu pokrycia skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMC).

• Bezhalogenowa konstrukcja (HFFR): Zmniejsza ryzyko rozprzestrzeniania ognia, emisji gęstego dymu i toksycznych gazów w razie pożaru – zwiększa bezpieczeństwo ludzi i mienia.
• Grzbiet płaszcza zewnętrznego ≥1,8 mm: Zapewnia wysoką odporność mechaniczną, chroniąc żyły przed uszkodzeniami w trudnych warunkach instalacyjnych.
• Gietkość do –25°C: Umożliwia układanie w niskich temperaturach bez ryzyka pękania izolacji – ułatwia montaż na zewnątrz i w nieogrzewanych pomieszczeniach.
• Napięcie próbne 4000 V: Gwarantuje doskonałą izolację i wysokie bezpieczeństwo elektryczne, co jest kluczowe dla niezawodności obwodów sterowniczych.
• Certyfikat UL i napięcie robocze 1000 V (zgodnie z UL): Potwierdza dopuszczenie do stosowania na rynku północnoamerykańskim i umożliwia pracę przy napięciu 1000 V w instalacjach UL.

Zgodność z Normami

Przewód spełnia wymagania klasyfikacji właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (CPR). Posiada certyfikat UL zgodny z danymi technicznymi. Produkt jest oznaczony znakiem CE i przeznaczony do montażu zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki elastyczności, ekranowaniu i bezhalogenowej konstrukcji przewód ÖLFLEX CLASSIC 135 CH znajduje zastosowanie w wielu środowiskach przemysłowych i budowlanych.

• Okablowanie obwodów sterowniczych wewnątrz maszyn oraz w połączeniach międzyzakładowych, gdzie wymagana jest kompatybilność elektromagnetyczna.
• Instalacje w suchych i wilgotnych pomieszczeniach, na zewnątrz budynków (przy narażeniu na czynniki atmosferyczne) – w zastosowaniach nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających.
• Strukturalne okablowanie budynków w celu spełnienia specjalnych wymagań ochrony przeciwpożarowej (CPR).
• Połączenia wymagające wyższego napięcia nominalnego (0,6/1 kV) – np. w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączanie przewodu mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewód można układać na stałe lub w ruchu sporadycznym, pamiętając o minimalnym promieniu gięcia (zgodnie z dokumentacją producenta). Dobór odpowiednich końcówek i zabezpieczeń powinien uwzględniać przekrój 1,5 mm² oraz maksymalny prąd obciążenia.

FAQ

• Czy przewód jest ekranowany? Tak, wyposażono go w miedziany oplot ekranujący o wysokim stopniu pokrycia, który zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC).
• Jakie napięcie robocze ma przewód? Napięcie znamionowe U0/U wynosi 0,6/1 kV. Zgodnie z certyfikatem UL dopuszczalne napięcie robocze to 1000 V.
• Czy nadaje się do układania na zewnątrz? Tak, przewód jest przeznaczony do zastosowań zewnętrznych, zachowuje giętkość do –25°C i jest odporny na średnie obciążenia mechaniczne.
