Kabel sieciowany YHAKXS 1x240/50 12/20kV BĘBEN | 20278727 Prysmian

Opis i Kluczowe Cechy

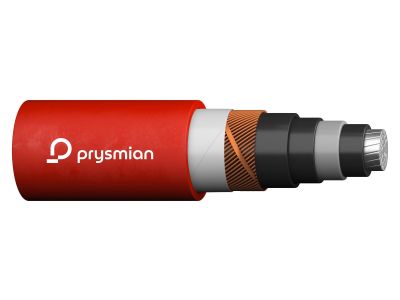

Kabel elektroenergetyczny YHAKXS 1x240/50 12/20kV produkcji renomowanej marki Prysmian to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w liniach o napięciu znamionowym 12/20 kV. Konstrukcja oparta na jednożyłowym przewodniku aluminiowym o przekroju znamionowym 240 mm² gwarantuje optymalny balans między lekkością instalacji a wysoką obciążalnością prądową. Kluczowym elementem konstrukcyjnym jest izolacja z polietylenu sieciowanego (XLPE), która charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością termiczną, pozwalając na pracę żyły w temperaturze do 90°C w warunkach normalnych oraz do 250°C podczas zwarcia.

• Żyła robocza: Aluminiowa, okrągła zagęszczana, zapewniająca stabilne parametry elektryczne.
• Ekranowanie: Zastosowanie ekranu na żyle i izolacji z materiałów półprzewodzących w połączeniu z żyłą powrotną miedzianą o przekroju 50 mm² skutecznie ogranicza pole elektryczne i zapewnia bezpieczeństwo eksploatacji.
• Powłoka zewnętrzna: Wykonana z polietylenu (PE) o wysokiej odporności na uszkodzenia mechaniczne oraz działanie wilgoci.
• Napięcie znamionowe: 12/20 kV, co czyni go idealnym wyborem dla profesjonalnych sieci średniego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami krajowymi i międzynarodowymi, co potwierdza jego przydatność w profesjonalnych instalacjach energetycznych. Kabel spełnia wymagania normy PN-HD 620 S2, co gwarantuje powtarzalność parametrów technicznych oraz pełną kompatybilność z osprzętem kablowym (głowice, mufy) dedykowanym dla systemów 12/20 kV. Proces produkcyjny w zakładach Prysmian podlega ścisłej kontroli jakości, co minimalizuje ryzyko wystąpienia defektów izolacji.

Zastosowanie

Kabel YHAKXS 1x240/50 znajduje szerokie zastosowanie w budowie i modernizacji infrastruktury energetycznej. Jest dedykowany do:

• Budowy linii zasilających w sieciach zawodowych energetyki rozdzielczej.
• Zasilania obiektów przemysłowych o dużym zapotrzebowaniu na moc.
• Układania bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz budynków.
• Połączeń wewnątrz stacji transformatorowych i rozdzielni średniego napięcia.

Dzięki powłoce PE, kabel wykazuje wysoką odporność na agresywne czynniki środowiskowe występujące w glebie, co znacząco wydłuża cykl życia instalacji.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, który dla kabli jednożyłowych o izolacji XLPE wynosi zazwyczaj 15-krotność średnicy zewnętrznej kabla. Montaż powinien być prowadzony w temperaturze otoczenia nie niższej niż -5°C (bez dodatkowego podgrzewania). Przed przystąpieniem do układania w ziemi, dno wykopu należy odpowiednio przygotować poprzez wykonanie podsypki piaskowej, a po ułożeniu kabla i wykonaniu pierwszej warstwy zasypki, należy zastosować taśmę ostrzegawczą koloru czerwonego. Końcówki kabla na bębnie są zabezpieczone kapturkami termokurczliwymi, które chronią izolację przed wnikaniem wilgoci – należy je usuwać dopiero bezpośrednio przed montażem głowic lub muf.

FAQ

• Czy kabel YHAKXS może być układany w wodzie? Powłoka polietylenowa (PE) zapewnia bardzo dobrą barierę przeciwwilgociową, jednak w przypadku stałego zanurzenia należy skonsultować się z dokumentacją projektową w zakresie specyficznych warunków ułożenia.
• Jaka jest maksymalna temperatura pracy żyły? Izolacja XLPE pozwala na ciągłą pracę żyły roboczej w temperaturze 90°C.
• Czy produkt jest dostarczany na bębnie? Tak, ze względu na wagę i parametry techniczne, kabel dostarczany jest na bębnach zwrotnych lub bezzwrotnych, co ułatwia transport i mechaniczne rozwijanie przy użyciu rolek kablowych.
