Kabel sieciowany YHAKXS 1x240/50 12/20kV BĘBEN | 17086001 Nkt

Opis i Kluczowe Cechy

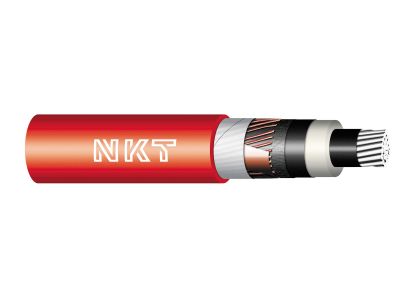

Kabel elektroenergetyczny YHAKXS 1x240/50 12/20kV produkcji renomowanej marki NKT to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w sieciach średniego napięcia. Konstrukcja oparta na jednożyłowej budowie z żyłą aluminiową o przekroju znamionowym 240 mm² gwarantuje optymalny balans między wydajnością prądową a masą własną przewodu, co jest kluczowe przy projektowaniu rozległych linii energetycznych. Symbolika YHAKXS precyzyjnie definiuje właściwości techniczne produktu: litera 'Y' oznacza zewnętrzną powłokę wykonaną z polwinitu (PVC), 'H' wskazuje na pole promieniowe, 'A' informuje o zastosowaniu żyły aluminiowej, 'K' definiuje przeznaczenie jako kabel elektroenergetyczny, natomiast 'XS' oznacza zastosowanie izolacji z polietylenu usieciowanego (XLPE).

• Izolacja XLPE: Zastosowanie polietylenu usieciowanego pozwala na pracę żyły w temperaturze roboczej do 90°C, co znacząco podnosi dopuszczalną obciążalność prądową w porównaniu do tradycyjnej izolacji PVC.
• Żyła powrotna: Miedziana żyła powrotna o przekroju 50 mm² zapewnia skuteczne odprowadzanie prądów zwarciowych oraz właściwe ekranowanie pola elektrycznego.
• Napięcie znamionowe: Parametr 12/20 kV określa bezpieczne napięcie pracy między żyłą a ziemią (12 kV) oraz między żyłami fazowymi (20 kV).
• Odporność środowiskowa: Zewnętrzna powłoka polwinitowa chroni wnętrze kabla przed wilgocią oraz czynnikami chemicznymi występującymi w glebie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej, co potwierdza jego niezawodność w infrastrukturze krytycznej. Kabel spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na starzenie termiczne. Proces produkcyjny NKT uwzględnia standardy jakościowe, które gwarantują powtarzalność parametrów elektrycznych i mechanicznych na każdym metrze dostarczonego odcinka bębnowego.

Zastosowanie

Kabel YHAKXS 1x240/50 jest rozwiązaniem wszechstronnym, przeznaczonym do pracy w zróżnicowanych warunkach instalacyjnych. Dzięki swojej budowie znajduje zastosowanie w:

• Liniach napowietrznych i zewnętrznych: Odporność na promieniowanie UV i zmienne warunki atmosferyczne pozwala na bezpieczną eksploatację na otwartej przestrzeni.
• Układaniu bezpośrednio w ziemi: Konstrukcja umożliwia montaż w wykopach kablowych, pod warunkiem zachowania odpowiedniej podsypki piaskowej.
• Instalacjach wodnych: Kabel może być prowadzony w miejscach narażonych na okresowe zalewanie lub stałe zanurzenie w wodzie.
• Kanałach i konstrukcjach: Idealny do prowadzenia wewnątrz budynków stacyjnych, w kanałach kablowych oraz na estakadach w obiektach przemysłowych.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić szczególną uwagę na promień gięcia kabla, aby nie doprowadzić do uszkodzenia struktury izolacji XLPE oraz ekranu miedzianego. Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż zalecana przez producenta (zazwyczaj powyżej -5°C dla powłok polwinitowych bez dodatkowego podgrzewania). Przy układaniu w ziemi należy stosować rury osłonowe w miejscach skrzyżowań z drogami lub inną infrastrukturą. Końce kabla po ucięciu muszą być niezwłocznie zabezpieczone kapturkami termokurczliwymi, aby zapobiec wnikaniu wilgoci do wnętrza żyły roboczej i powrotnej.

FAQ

• Czy kabel YHAKXS można stosować w miejscach o dużym narażeniu mechanicznym? Kabel ten jest dedykowany do miejsc o małym narażeniu na uszkodzenia mechaniczne. W przypadku tras przebiegających pod drogami lub w trudnym terenie, zaleca się stosowanie dodatkowych rur ochronnych (np. typu DVK).
• Jaka jest główna zaleta żyły aluminiowej w tym modelu? Żyła aluminiowa o przekroju 240 mm² oferuje doskonały stosunek ceny do przewodności, co przy dużych inwestycjach liniowych pozwala na znaczną optymalizację kosztów materiałowych przy zachowaniu wymaganych parametrów przesyłowych.
• Co oznacza skrót XS w nazwie? Oznacza on polietylen usieciowany (XLPE), który charakteryzuje się lepszymi właściwościami termicznymi i elektrycznymi niż standardowy polietylen termoplastyczny.
