Opis i Kluczowe Cechy

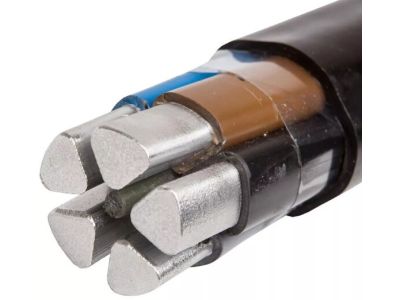

Kabel elektroenergetyczny YAKXS 5x35 mm² to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów przesyłu energii elektrycznej. Konstrukcja oparta na pięciu żyłach aluminiowych o przekroju znamionowym 35 mm² każda, zapewnia optymalny balans między wydajnością prądową a masą własną przewodu. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS), co stanowi istotną przewagę nad standardową izolacją PVC. Dzięki procesowi sieciowania, materiał ten wykazuje znacznie wyższą odporność termiczną, co pozwala na pracę żył w temperaturze do 90°C (a w warunkach zwarciowych nawet do 250°C), co bezpośrednio przekłada się na zwiększoną obciążalność długotrwałą kabla.

• Żyły aluminiowe (A): Redukują wagę instalacji oraz koszty inwestycyjne przy zachowaniu wysokich parametrów przewodzenia.
• Izolacja z polietylenu usieciowanego (XS): Gwarantuje mniejsze straty dielektryczne oraz lepszą odporność na przeciążenia.
• Powłoka polwinitowa (Y): Zewnętrzna warstwa z PVC chroni kabel przed uszkodzeniami mechanicznymi oraz wpływem czynników atmosferycznych.
• Żyła ochronna (żo): Wyraźnie oznaczona kolorystycznie, zapewnia bezpieczeństwo przeciwporażeniowe w układach sieciowych.
• Napięcie znamionowe 0,6/1kV: Przystosowany do pracy w sieciach niskiego napięcia o wysokich wymaganiach niezawodności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi obowiązującymi w sektorze elektroenergetycznym. Kabel spełnia wymagania normy PN-HD 603 S1 (lub równoważnych), co potwierdza jego przydatność do stosowania w publicznych i przemysłowych sieciach zasilających. Zastosowane materiały są zgodne z dyrektywami dotyczącymi bezpieczeństwa użytkowania oraz ochrony środowiska, co jest kluczowe przy realizacji projektów infrastrukturalnych wymagających pełnej dokumentacji technicznej i certyfikacji.

Zastosowanie

Kabel YAKXS 5x35 mm² charakteryzuje się wyjątkową wszechstronnością montażową. Dzięki swojej budowie może być stosowany w różnorodnych środowiskach pracy:

• Sieci lokalne: Idealny do budowy przyłączy energetycznych oraz linii zasilających w budownictwie wielorodzinnym i przemysłowym.
• Zakłady przemysłowe i elektrownie: Wykorzystywany do zasilania maszyn, urządzeń technologicznych oraz rozdzielnic głównych.
• Montaż bezpośredni: Przystosowany do układania bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych.
• Warunki zewnętrzne i wewnętrzne: Odporność na wilgoć i zmienne temperatury pozwala na bezpieczną eksploatację na otwartej przestrzeni.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 5x35 należy przestrzegać dobrych praktyk inżynierskich, aby zapewnić długowieczność instalacji:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia struktury izolacji i żył.
• Przygotowanie żył: Ze względu na właściwości aluminium, przed podłączeniem do zacisków należy usunąć warstwę tlenków z powierzchni żyły i zastosować odpowiednie pasty stykowe lub końcówki kablowe dedykowane do aluminium (Al).
• Moment dokręcania: W połączeniach śrubowych należy stosować klucze dynamometryczne, aby zapewnić trwały styk elektryczny i uniknąć płynięcia materiału pod wpływem zbyt dużego nacisku.
• Głębokość układania: Przy układaniu bezpośrednio w ziemi należy pamiętać o zachowaniu odpowiedniej głębokości oraz zastosowaniu podsypki piaskowej i taśmy ostrzegawczej.

FAQ

1. Czy kabel YAKXS można stosować zamiennie z kablem YKY?
Kabel YAKXS posiada żyły aluminiowe, natomiast YKY miedziane. Przy zamianie należy uwzględnić różnicę w przewodności – zazwyczaj kabel aluminiowy musi mieć większy przekrój, aby przenieść to samo obciążenie co miedź, jednak YAKXS dzięki izolacji XLPE ma lepsze parametry termiczne niż standardowy YKY.

2. Jaka jest główna zaleta izolacji XLPE (XS) nad PVC (Y)?
Izolacja XLPE pozwala na wyższą temperaturę pracy żyły (90°C vs 70°C), co pozwala na przesyłanie większej mocy tym samym przekrojem kabla oraz zapewnia lepszą odporność na zwarcia.

3. Czy kabel jest odporny na promieniowanie UV?
Tak, zewnętrzna powłoka polwinitowa (Y) w kolorze czarnym posiada stabilizację przeciw promieniowaniu UV, co umożliwia montaż kabla na zewnątrz budynków bez dodatkowych osłon.
