Kabel sieciowany YAKXS 4x50 SE 0,6/1kV BĘBEN | WAC7504M00EEA0O Eltrim

Opis i Kluczowe Cechy

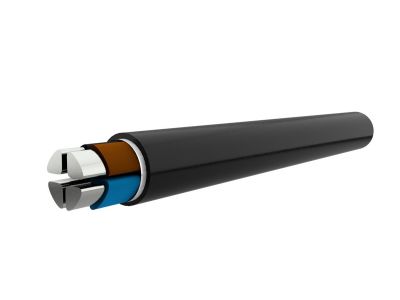

Kabel elektroenergetyczny YAKXS 4x50 SE 0,6/1kV produkcji renomowanej marki ELTRIM to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów dystrybucji energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 50 mm² każda, w wykonaniu sektorowym jednodrutowym (SE), pozwala na optymalizację średnicy zewnętrznej przewodu przy zachowaniu wysokiej przewodności. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS), który w porównaniu do standardowego polwinitu (PVC), charakteryzuje się znacznie lepszymi właściwościami dielektrycznymi oraz wyższą odpornością termiczną. Dzięki temu kabel może pracować przy wyższych temperaturach żyły, co bezpośrednio przekłada się na zwiększoną obciążalność prądową długotrwałą. Zewnętrzna powłoka wykonana z polwinitu (Y) zapewnia niezbędną ochronę mechaniczną oraz odporność na czynniki środowiskowe.

• Żyły aluminiowe (A): Lekka konstrukcja ułatwiająca montaż w długich odcinkach przy zachowaniu korzystnego stosunku ceny do wydajności.
• Izolacja z polietylenu usieciowanego (XS): Umożliwia pracę w wyższych temperaturach roboczych i zapewnia mniejsze straty dielektryczne.
• Kształt sektorowy (SE): Pozwala na redukcję całkowitej średnicy kabla, co ułatwia układanie w ciasnych kanałach kablowych.
• Napięcie znamionowe 0,6/1kV: Standardowe napięcie pracy dla sieci niskiego napięcia w przemyśle i energetyce zawodowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Kabel YAKXS spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z osprzętem kablowym takim jak mufy i głowice renomowanych producentów. Zastosowane materiały są zgodne z dyrektywami dotyczącymi bezpieczeństwa pożarowego i środowiskowego, co jest kluczowe przy realizacji inwestycji publicznych i przemysłowych.

Zastosowanie

Kabel YAKXS 4x50 SE znajduje szerokie zastosowanie w infrastrukturze energetycznej. Jest idealnym wyborem do:

• Lokalnych sieci zasilających: Budowa przyłączy energetycznych do budynków wielorodzinnych i obiektów komercyjnych.
• Zakładów przemysłowych: Zasilanie rozdzielnic głównych, maszyn oraz linii produkcyjnych o dużym zapotrzebowaniu na moc.
• Elektrowni i stacji transformatorowych: Połączenia wewnątrz obiektów energetycznych.
• Montażu bezpośredniego: Możliwość układania bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz pomieszczeń.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x50 SE należy zwrócić szczególną uwagę na promień gięcia, aby nie uszkodzić struktury izolacji i powłoki zewnętrznej. Ze względu na aluminiowe żyły, przy wykonywaniu połączeń w zaciskach aparatów elektrycznych, zaleca się stosowanie odpowiednich końcówek kablowych (oczkowych lub tulejkowych) oraz past stykowych zapobiegających utlenianiu się aluminium. Należy przestrzegać dopuszczalnych sił naciągu podczas wciągania kabla do kanalizacji. W przypadku układania bezpośrednio w ziemi, kabel powinien być umieszczony na podsypce piaskowej i zabezpieczony taśmą ostrzegawczą zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy kabel YAKXS można układać bezpośrednio w ziemi? Tak, powłoka polwinitowa (Y) oraz właściwości izolacji XS pozwalają na bezpieczne układanie kabla bezpośrednio w gruncie, pod warunkiem zachowania odpowiednich zasad montażowych.
• Czym różni się YAKXS od YAKY? Główną różnicą jest izolacja. YAKXS posiada izolację z polietylenu usieciowanego, co pozwala na wyższą temperaturę pracy żyły (do 90°C) w porównaniu do izolacji PVC w kablu YAKY (do 70°C), co skutkuje większą obciążalnością prądową.
• Co oznacza skrót SE w nazwie? Skrót SE oznacza, że żyły są sektorowe (kształt wycinka koła) i jednodrutowe. Taka konstrukcja sprawia, że kabel jest bardziej zwarty i ma mniejszą średnicę zewnętrzną niż kable z żyłami okrągłymi.
