Kabel sieciowany YAKXS 4x240 SE 0,6/1kV BĘBEN | WAC7504S00EEA0O Eltrim

Opis i Kluczowe Cechy

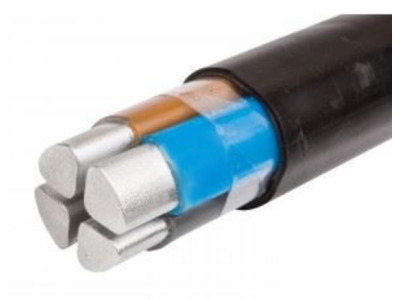

Kabel elektroenergetyczny YAKXS 4x240 SE 0,6/1kV produkcji renomowanej marki ELTRIM to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w systemach o napięciu znamionowym do 1kV. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 240 mm² każda, charakteryzuje się kształtem sektorowym jednodrutowym (SE), co pozwala na optymalizację średnicy zewnętrznej całego przewodu przy zachowaniu wysokiej przewodności. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten, w porównaniu do tradycyjnego polwinitu, wykazuje znacznie lepsze właściwości dielektryczne oraz wyższą odporność termiczną, co przekłada się na możliwość pracy przy wyższych temperaturach roboczych żyły (do 90°C) oraz większą obciążalność prądową długotrwałą. Zewnętrzna powłoka wykonana z polwinitu (Y) zapewnia skuteczną ochronę mechaniczną oraz odporność na czynniki środowiskowe.

• Żyły aluminiowe: Lekka konstrukcja ułatwiająca montaż w porównaniu do odpowiedników miedzianych.
• Izolacja XLPE: Polietylen usieciowany gwarantuje mniejsze straty dielektryczne i wyższą wytrzymałość termiczną.
• Przekrój 240 mm²: Przystosowany do przesyłu dużych mocy w magistralach energetycznych.
• Konstrukcja SE: Sektorowy kształt żył pozwala na redukcję masy i gabarytów kabla.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych o izolacji z polietylenu usieciowanego i powłoce polwinitowej. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach energetycznych. Kabel posiada certyfikację dopuszczającą go do stosowania w sieciach rozdzielczych niskiego napięcia oraz instalacjach przemysłowych na terenie Unii Europejskiej.

Zastosowanie

Kabel YAKXS 4x240 SE znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy lokalnych sieci zasilających i magistral energetycznych.
• Zasilania urządzeń o dużym poborze mocy w zakładach produkcyjnych i elektrowniach.
• Układania na stałe wewnątrz budynków, w kanałach kablowych oraz bezpośrednio w ziemi.
• Instalacji napowietrznych, o ile są chronione przed bezpośrednim promieniowaniem słonecznym lub stosowane w osłonach.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x240 SE należy przestrzegać następujących wytycznych technicznych:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakańczanie żył: Ze względu na aluminiowy charakter żył, należy stosować odpowiednie końcówki kablowe (prasowane) oraz pasty stykowe zapobiegające utlenianiu się aluminium.
• Głębokość ułożenia: Przy układaniu bezpośrednio w ziemi należy zachować głębokość zgodną z projektem technicznym i normami SEP, stosując odpowiednią podsypkę piaskową oraz folię ostrzegawczą.

FAQ

1. Czy kabel YAKXS 4x240 SE można układać bezpośrednio w ziemi?
Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na jego bezpieczne układanie bezpośrednio w gruncie, pod warunkiem zachowania odpowiednich zasad montażowych i ochrony przed uszkodzeniami mechanicznymi.

2. Jaka jest przewaga izolacji XLPE nad PVC?
Izolacja z polietylenu usieciowanego (XLPE) pozwala na pracę żył w wyższej temperaturze (90°C vs 70°C dla PVC), co zwiększa dopuszczalną obciążalność prądową kabla i wydłuża jego żywotność w trudnych warunkach eksploatacyjnych.

3. Co oznacza skrót SE w nazwie kabla?
Skrót SE oznacza, że żyły są sektorowe (kształt wycinka koła) i jednodrutowe. Taka konstrukcja pozwala na uzyskanie mniejszej średnicy zewnętrznej całego kabla w porównaniu do żył okrągłych.
