Kabel sieciowany YAKXS 4x240 SE 0,6/1kV BĘBEN | 110198024 Nkt

Opis i Kluczowe Cechy

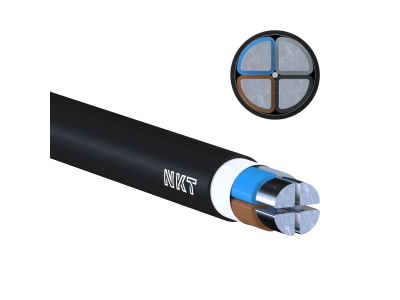

Kabel elektroenergetyczny YAKXS 4x240 SE 0,6/1kV produkcji renomowanej marki NKT to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w systemach o napięciu znamionowym do 1kV. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju 240 mm² każda, w wykonaniu sektorowym jednodrutowym (SE), pozwala na optymalizację średnicy zewnętrznej kabla przy zachowaniu wysokiej przewodności. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten, w przeciwieństwie do standardowego polwinitu, charakteryzuje się znacznie wyższą odpornością termiczną, co pozwala na pracę żył w temperaturze do 90°C w trybie ciągłym oraz do 250°C podczas zwarcia. Zewnętrzna powłoka wykonana z polwinitu (Y) zapewnia niezbędną ochronę mechaniczną oraz odporność na czynniki atmosferyczne.

• Żyły aluminiowe: Zastosowanie aluminium znacząco redukuje wagę całego systemu kablowego, co ułatwia montaż na długich odcinkach.
• Izolacja XLPE: Polietylen usieciowany gwarantuje mniejsze straty dielektryczne oraz wyższą obciążalność prądową długotrwałą.
• Konstrukcja SE: Sektorowy kształt żył pozwala na lepsze wypełnienie przestrzeni pod powłoką, co skutkuje mniejszą średnicą zewnętrzną kabla.
• Napięcie znamionowe: Przystosowany do pracy w sieciach niskiego napięcia 0,6/1 kV.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi kabli elektroenergetycznych niskiego napięcia. Spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych. Kabel posiada certyfikację CE oraz spełnia wymogi dyrektywy niskonapięciowej LVD, co jest gwarancją najwyższej jakości wykonania przez firmę NKT.

Zastosowanie

Kabel YAKXS 4x240 SE znajduje szerokie zastosowanie w profesjonalnym sektorze energetycznym i przemysłowym. Dzięki swojej uniwersalnej budowie może być instalowany w różnorodnych środowiskach:

• Sieci rozdzielcze: Idealny do budowy lokalnych sieci zasilających oraz przyłączy budynków wielorodzinnych i zakładów produkcyjnych.
• Infrastruktura energetyczna: Wykorzystywany w elektrowniach, stacjach transformatorowych oraz rozdzielniach głównych.
• Montaż bezpośredni: Przystosowany do układania bezpośrednio w ziemi, w kanałach kablowych oraz na konstrukcjach wsporczych wewnątrz i na zewnątrz pomieszczeń.
• Przemysł ciężki: Doskonale sprawdza się w zasilaniu maszyn i urządzeń o dużym poborze mocy w halach fabrycznych.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x240 SE należy przestrzegać zasad sztuki elektroinstalacyjnej, aby zapewnić długowieczność systemu:

• Promień gięcia: Należy zachować minimalny promień gięcia określony przez producenta (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i powłoki.
• Temperatura układania: Zaleca się, aby temperatura otoczenia podczas montażu nie była niższa niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zabezpieczenie końców: Końce kabla powinny być zabezpieczone przed wnikaniem wilgoci za pomocą kapturków termokurczliwych.
• Moment dokręcania: Przy podłączaniu żył aluminiowych do zacisków aparatury należy stosować odpowiednie pasty stykowe oraz przestrzegać momentów dokręcania zalecanych przez producentów osprzętu.

FAQ

Czy kabel YAKXS 4x240 SE można układać bezpośrednio w ziemi?
Tak, powłoka polwinitowa (Y) oraz konstrukcja kabla pozwalają na jego bezpośrednie ułożenie w gruncie, pod warunkiem zachowania odpowiedniej głębokości wykopu i zastosowania podsypki piaskowej.

Czym różni się izolacja XS od zwykłej izolacji PVC?
Izolacja XS (polietylen usieciowany) pozwala na pracę w wyższych temperaturach (90°C vs 70°C), co przekłada się na możliwość przesyłania większych prądów przy tym samym przekroju żyły oraz mniejszą wagę kabla.

Czy do tego kabla wymagane są specjalne końcówki?
Tak, ze względu na aluminiowe żyły sektorowe, należy stosować dedykowane końcówki kablowe aluminiowe lub bimetaliczne (Al-Cu) przeznaczone do zaprasowywania na żyłach typu SE.
