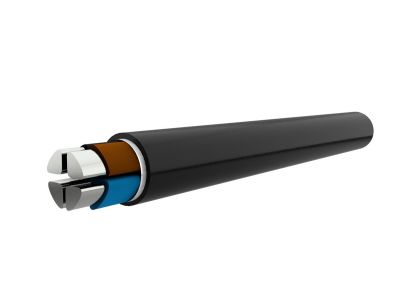

Kabel sieciowany YAKXS 4x120 SE 0,6/1kV BĘBEN | G-107071 TF Kable

Opis i Kluczowe Cechy

Kabel elektroenergetyczny YAKXS 4x120 SE 0,6/1kV to zaawansowane rozwiązanie od renomowanego producenta TF-Kable, zaprojektowane z myślą o efektywnym przesyłaniu energii elektrycznej w systemach o napięciu znamionowym do 1kV. Konstrukcja opiera się na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda. Zastosowanie żył sektorowych jednodrutowych (SE) pozwala na optymalizację średnicy zewnętrznej kabla, co ułatwia jego układanie w ciasnych przestrzeniach i kanałach kablowych.

Kluczowym wyróżnikiem tego produktu jest izolacja wykonana z polietylenu usieciowanego (XS). W porównaniu do standardowej izolacji PVC, polietylen usieciowany charakteryzuje się znacznie lepszymi parametrami dielektrycznymi oraz wyższą odpornością termiczną. Pozwala to na pracę żył w temperaturze roboczej do 90°C, co bezpośrednio przekłada się na wyższą obciążalność prądową długotrwałą. Zewnętrzna powłoka polwinitowa (Y) zapewnia niezbędną ochronę mechaniczną oraz odporność na czynniki atmosferyczne.

• Żyły aluminiowe: Lekka konstrukcja ułatwiająca montaż przy zachowaniu wysokiej przewodności.
• Izolacja XLPE: Wyższa odporność na przeciążenia i zwarcia w porównaniu do izolacji polwinitowej.
• Konstrukcja SE: Sektorowy kształt żył redukuje wolne przestrzenie pod powłoką, zmniejszając masę i gabaryty kabla.
• Uniwersalność: Możliwość montażu w ziemi, w betonie, w kanałach oraz na wolnym powietrzu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje bezpieczeństwo i niezawodność instalacji energetycznych. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych), co potwierdza jego przydatność do stosowania w sieciach elektroenergetycznych niskiego napięcia. Materiały użyte do produkcji powłoki zewnętrznej są zgodne z dyrektywami dotyczącymi ograniczenia stosowania substancji niebezpiecznych, a proces produkcji w zakładach TF-Kable podlega ścisłej kontroli jakości.

Zastosowanie

Kabel YAKXS 4x120 SE znajduje szerokie zastosowanie w profesjonalnym sektorze elektroenergetycznym i przemysłowym. Jest idealnym wyborem do:

• Budowy lokalnych sieci zasilających i przyłączy budynków wielorodzinnych oraz obiektów przemysłowych.
• Zasilania urządzeń energetycznych w elektrowniach i stacjach transformatorowych.
• Instalacji wewnątrz pomieszczeń produkcyjnych, gdzie wymagana jest wysoka obciążalność prądowa.
• Układania bezpośrednio w ziemi jako główne linie zasilające (kable ziemne).
• Prowadzenia tras kablowych w kanałach, korytach oraz na konstrukcjach wsporczych na zewnątrz budynków.

Wskazówki Montażowe

Podczas instalacji kabla YAKXS 4x120 SE należy przestrzegać następujących wytycznych technicznych:

• Promień gięcia: Należy zachować minimalny promień gięcia (zazwyczaj 15-krotność średnicy zewnętrznej kabla), aby uniknąć uszkodzenia izolacji i struktury żył.
• Temperatura układania: Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -5°C. W przypadku niższych temperatur kabel wymaga wstępnego podgrzania.
• Zakończenia żył: Ze względu na aluminiowy charakter żył, należy stosować odpowiednie końcówki kablowe (oczka lub tulejki) przeznaczone do aluminium oraz pasty stykowe zapobiegające utlenianiu się powierzchni styku.
• Głębokość ułożenia: Przy układaniu bezpośrednio w ziemi należy zachować głębokość zgodną z normą PN-E-05100-1 oraz zastosować odpowiednią podsypkę piaskową i folię ostrzegawczą.

FAQ

Czy kabel YAKXS 4x120 SE może być stosowany jako zamiennik kabla miedzianego?
Tak, jednak należy pamiętać o różnicy w przewodności. Ze względu na mniejszą przewodność aluminium, przekrój 120 mm² Al zazwyczaj odpowiada mniejszemu przekrojowi miedzi (np. 70 mm² lub 95 mm² Cu), co wymaga każdorazowej weryfikacji obliczeniowej spadków napięcia i obciążalności.

Jaka jest maksymalna temperatura pracy żył?
Dzięki izolacji z polietylenu usieciowanego (XLPE), dopuszczalna temperatura robocza żył wynosi 90°C, a w warunkach zwarcia może krótkotrwale osiągnąć nawet 250°C.

Czy kabel jest odporny na promieniowanie UV?
Zewnętrzna powłoka polwinitowa (PVC) posiada stabilizację pozwalającą na eksploatację kabla na zewnątrz, jednak w miejscach o ekstremalnym nasłonecznieniu zaleca się stosowanie dodatkowych osłon lub prowadzenie w rurach osłonowych.
