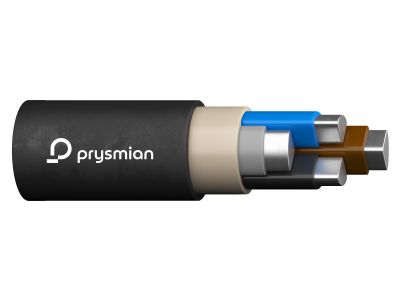

Kabel sieciowany YAKXS 4x120 SE 0,6/1kV BĘBEN | 20224791 Prysmian

Opis i Kluczowe Cechy

Kabel elektroenergetyczny YAKXS 4x120 SE 0,6/1kV produkcji renomowanej marki Prysmian to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów dystrybucji energii. Konstrukcja oparta na czterech żyłach aluminiowych o przekroju znamionowym 120 mm² każda, charakteryzuje się kształtem sektorowym jednodrutowym (SE), co pozwala na optymalizację średnicy zewnętrznej całego przewodu przy zachowaniu pełnej wydajności prądowej. Kluczowym elementem konstrukcyjnym jest zastosowanie izolacji z polietylenu usieciowanego (XS). Materiał ten, w przeciwieństwie do standardowego polwinitu, wykazuje znacznie wyższą odporność termiczną, co przekłada się na dopuszczalną temperaturę pracy żył wynoszącą do 90°C w warunkach normalnych oraz do 250°C podczas zwarcia.

• Żyły aluminiowe: Zastosowanie aluminium pozwala na znaczną redukcję masy kabla, co ułatwia montaż w długich trasach kablowych i obniża koszty inwestycji.
• Izolacja XLPE: Polietylen usieciowany gwarantuje lepsze parametry dielektryczne oraz wyższą obciążalność długotrwałą.
• Powłoka zewnętrzna PVC: Wykonana z polwinitu (Y) powłoka zapewnia wysoką odporność mechaniczną oraz ochronę przed czynnikami atmosferycznymi.
• Napięcie znamionowe: Przystosowany do pracy w sieciach o napięciu 0,6/1 kV, co czyni go uniwersalnym rozwiązaniem w energetyce zawodowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co gwarantuje bezpieczeństwo i niezawodność instalacji. Kabel spełnia wymagania normy PN-HD 603 S1 (lub odpowiedników krajowych dla kabli elektroenergetycznych na napięcie znamionowe 0,6/1 kV), co potwierdza jego przydatność do stosowania w publicznych i przemysłowych sieciach energetycznych. Dodatkowo, produkt jest zgodny z dyrektywą niskonapięciową LVD oraz posiada certyfikację CE, co jest niezbędne przy odbiorach technicznych dużych inwestycji budowlanych.

Zastosowanie

Kabel YAKXS 4x120 SE znajduje szerokie zastosowanie w infrastrukturze krytycznej oraz przemyśle ciężkim. Dzięki swojej uniwersalnej budowie może być instalowany:

• Bezpośrednio w ziemi: Wysoka odporność powłoki zewnętrznej pozwala na układanie kabla w wykopach bez konieczności stosowania dodatkowych osłon na całej długości (poza miejscami narażonymi na szczególne naciski).
• W kanałach i przepustach kablowych: Idealny do prowadzenia magistral zasilających wewnątrz zakładów przemysłowych i elektrowni.
• Na zewnątrz i wewnątrz budynków: Odporność na promieniowanie UV oraz stabilność parametrów w różnych temperaturach otoczenia.
• W lokalnych sieciach zasilających: Jako główny kabel zasilający złącza kablowe i rozdzielnice główne w budownictwie wielorodzinnym i komercyjnym.

Wskazówki Montażowe

Podczas prac instalacyjnych należy zwrócić szczególną uwagę na parametry mechaniczne kabla. Minimalny promień gięcia powinien być ściśle przestrzegany, aby nie uszkodzić struktury izolacji XLPE oraz powłoki PVC. Ze względu na aluminiowe żyły o przekroju 120 mm², zaleca się stosowanie dedykowanych końcówek kablowych aluminiowych lub bimetalicznych (Al-Cu) oraz past stykowych, które zapobiegają utlenianiu się aluminium na stykach. Moment dokręcania śrub w zaciskach aparatury powinien być zgodny z dokumentacją techniczną producenta osprzętu, aby zapewnić trwałe i bezpieczne połączenie elektryczne. Kabel dostarczany jest na bębnach, co wymaga użycia odpowiednich rozwijaków podczas układania w trasach.

FAQ

• Czy kabel YAKXS 4x120 SE może pracować w temperaturze powyżej 70°C? Tak, dzięki izolacji z polietylenu usieciowanego (XS), dopuszczalna temperatura pracy żył wynosi do 90°C, co pozwala na przesyłanie większych mocy niż w przypadku kabli typu YAKY.
• Czy ten kabel nadaje się do układania bezpośrednio w betonie? Tak, powłoka polwinitowa (Y) chroni kabel przed oddziaływaniem chemicznym betonu, jednak należy unikać wibrowania betonu bezpośrednio przy kablu.
• Jaka jest różnica między żyłą SE a RE? Oznaczenie SE wskazuje na żyłę sektorową jednodrutową, która ma kształt wycinka koła, co pozwala na uzyskanie mniejszej średnicy zewnętrznej całego kabla 4-żyłowego w porównaniu do żył okrągłych (RE).
