Kabel sieciowany XRUHAKXS 1x70/25 12/20kV BĘBEN | M5A4DP 1*70/25(FL)//POL-1 NEXANS POLSKA

Opis i Kluczowe Cechy

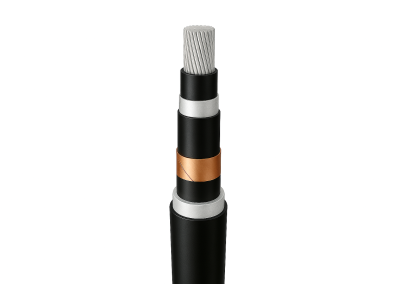

Kabel elektroenergetyczny XRUHAKXS 1x70/25 12/20kV produkcji renomowanej firmy NEXANS POLSKA to zaawansowane rozwiązanie dedykowane do przesyłu energii elektrycznej w sieciach średniego napięcia. Konstrukcja oparta na jednożyłowym przewodniku aluminiowym o przekroju znamionowym 70 mm² gwarantuje optymalny balans między lekkością instalacji a wydajnością prądową. Izolacja wykonana z polietylenu sieciowanego (XLPE) pozwala na pracę żyły w temperaturze roboczej do 90°C, a w warunkach zwarciowych nawet do 250°C, co znacząco podnosi bezpieczeństwo i trwałość infrastruktury energetycznej.

• Żyła robocza: Aluminiowa, okrągła zagęszczana, zapewniająca wysoką przewodność przy zredukowanej masie własnej kabla.
• Ekranowanie: Żyła powrotna miedziana o przekroju 25 mm² skutecznie odprowadza prądy zwarciowe i ogranicza wpływ pola elektromagnetycznego.
• Powłoka zewnętrzna: Wykonana z polietylenu (PE) o podwyższonej odporności na uszkodzenia mechaniczne oraz działanie wilgoci, co jest kluczowe przy układaniu bezpośrednio w ziemi.
• Napięcie znamionowe: 12/20 kV, co pozwala na szerokie zastosowanie w krajowych sieciach rozdzielczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność do profesjonalnych zastosowań energetycznych. Kabel spełnia wymagania normy PN-HD 620 S2, która definiuje standardy dla kabli elektroenergetycznych o izolacji wytłaczanej na napięcia znamionowe od 3,6/6 kV do 18/30 kV. Dzięki procesowi sieciowania izolacji w osłonie gazowej, struktura materiału jest jednorodna i wolna od mikroporów, co przekłada się na długowieczność i odporność na wyładowania niezupełne.

Zastosowanie

Kabel XRUHAKXS 1x70/25 znajduje szerokie zastosowanie w budowie i modernizacji linii energetycznych średniego napięcia. Jest idealnym wyborem dla:

• Zakładów energetycznych: Budowa magistralnych linii zasilających oraz połączeń między stacjami transformatorowymi.
• Przemysłu: Zasilanie dużych obiektów produkcyjnych wymagających stabilnych dostaw energii o wysokich parametrach.
• Farm fotowoltaicznych i wiatrowych: Wyprowadzenie mocy z inwerterów i transformatorów do sieci elektroenergetycznej.
• Infrastruktury miejskiej: Układanie w kanałach kablowych, rurach osłonowych oraz bezpośrednio w gruncie, nawet w trudnych warunkach wodno-glebowych.

Wskazówki Montażowe

Podczas instalacji kabla XRUHAKXS należy przestrzegać wytycznych technicznych, aby zapewnić bezawaryjną eksploatację. Minimalny promień gięcia dla kabli jednożyłowych wynosi zazwyczaj 15-krotność średnicy zewnętrznej kabla, co zapobiega uszkodzeniu warstw ekranujących i izolacji. Przed przystąpieniem do układania w niskich temperaturach (poniżej -5°C), kabel należy podgrzać. Podczas montażu osprzętu, takiego jak głowice kablowe czy mufy, kluczowe jest zachowanie sterylnej czystości oraz precyzyjne zdjęcie warstwy półprzewodzącej, co eliminuje ryzyko przebicia na styku izolacji.

FAQ

• Czy kabel można układać bezpośrednio w ziemi? Tak, powłoka z polietylenu (PE) jest wysoce odporna na wilgoć i agresywne środowisko glebowe, co pozwala na bezpośrednie zakopywanie kabla.
• Jaka jest maksymalna temperatura pracy żyły? Dzięki zastosowaniu izolacji XLPE, dopuszczalna temperatura pracy ciągłej wynosi 90°C.
• Czy produkt jest dostarczany na bębnie? Tak, kabel XRUHAKXS 1x70/25 jest standardowo nawijany na bębny drewniane, co ułatwia transport oraz mechaniczne rozwijanie podczas prac montażowych.
