Kabel sieciowany NA2XS(F)2Y 1x150/25 12/20kV BĘBEN | 120442002 Nkt

Opis i Kluczowe Cechy

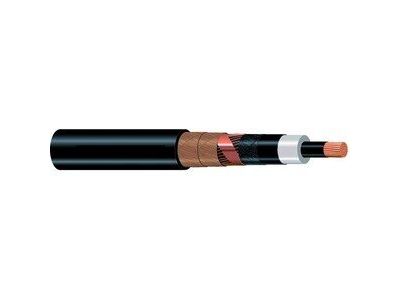

Kabel elektroenergetyczny średniego napięcia NA2XS(F)2Y 1x150/25 12/20kV produkcji renomowanej marki NKT to zaawansowane rozwiązanie przeznaczone do przesyłu energii elektrycznej w sieciach o napięciu znamionowym 12/20 kV. Konstrukcja oparta na jednożyłowym przewodzie aluminiowym o przekroju znamionowym wynoszącym 150 mm² zapewnia optymalny balans między wydajnością prądową a masą własną kabla, co jest kluczowe przy projektowaniu rozległych linii przesyłowych. Izolacja z polietylenu sieciowanego (XLPE) pozwala na pracę żyły w temperaturze roboczej do 90°C, a w warunkach zwarciowych nawet do 250°C, co znacząco podnosi bezpieczeństwo i stabilność systemu. Oznaczenie (F) wskazuje na zastosowanie uszczelnienia wzdłużnego pod powłoką, które skutecznie blokuje migrację wody wzdłuż kabla w przypadku uszkodzenia zewnętrznej powłoki polietylenowej (2Y). Ekran miedziany o przekroju 25 mm² pełni funkcję ochronną oraz odprowadza prądy zwarciowe, minimalizując zakłócenia elektromagnetyczne.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami krajowymi i międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań energetycznych. Kabel spełnia wymagania normy PN-HD 620 S2, która określa parametry techniczne dla kabli elektroenergetycznych o izolacji wytłaczanej na napięcia znamionowe od 3,6/6 kV do 18/30 kV. Proces produkcyjny NKT uwzględnia standardy zarządzania jakością ISO 9001 oraz normy środowiskowe, co gwarantuje powtarzalność parametrów elektrycznych i mechanicznych każdej partii dostarczanej na bębnie.

Zastosowanie

Kabel NA2XS(F)2Y 1x150/25 znajduje szerokie zastosowanie w budowie elektroenergetycznych linii napowietrznych i kablowych średniego napięcia. Jest idealnym wyborem dla zakładów energetycznych, farm wiatrowych oraz dużych obiektów przemysłowych wymagających stabilnego zasilania. Dzięki powłoce z polietylenu (PE), która charakteryzuje się wysoką odpornością na uszkodzenia mechaniczne oraz działanie czynników chemicznych występujących w glebie, kabel może być układany bezpośrednio w ziemi, w kanałach kablowych, rurach osłonowych oraz na konstrukcjach wsporczych. Uszczelnienie wzdłużne sprawia, że jest on szczególnie polecany do terenów o wysokim poziomie wód gruntowych lub miejsc narażonych na okresowe zalewanie.

Wskazówki Montażowe

Podczas instalacji kabla NA2XS(F)2Y należy przestrzegać określonych parametrów technicznych, aby zapewnić długowieczność instalacji. Minimalny promień gięcia dla kabli jednożyłowych wynosi zazwyczaj 15-krotność średnicy zewnętrznej kabla, co zapobiega uszkodzeniu warstw izolacyjnych i ekranu. Montaż powinien odbywać się w temperaturze otoczenia nie niższej niż -20°C (przy zachowaniu ostrożności i wstępnym podgrzaniu kabla, jeśli temperatura oscyluje wokół zera), ze względu na sztywność powłoki polietylenowej w niskich temperaturach. Maksymalna siła ciągnięcia przy użyciu pończochy kablowej za żyłę aluminiową nie powinna przekraczać 30 N/mm². Po ułożeniu kabla, przed oddaniem linii do eksploatacji, konieczne jest wykonanie prób napięciowych oraz prawidłowy montaż głowic i muf dedykowanych do systemów 12/20 kV.

FAQ

• Co oznacza symbol (F) w nazwie kabla? Symbol ten oznacza uszczelnienie wzdłużne przeciwwilgociowe. Specjalna taśma lub proszek pęczniejący pod powłoką zapobiega rozprzestrzenianiu się wody wewnątrz kabla w razie jego mechanicznego uszkodzenia.
• Czy kabel można układać bezpośrednio w ziemi? Tak, powłoka zewnętrzna wykonana z polietylenu (2Y) jest wysoce odporna na wilgoć i agresywne środowisko glebowe, co pozwala na bezpośrednie zakopywanie kabla.
• Jaka jest maksymalna temperatura pracy żyły? Dzięki izolacji XLPE, dopuszczalna temperatura pracy ciągłej wynosi 90°C.
• Dlaczego zastosowano żyłę aluminiową zamiast miedzianej? Aluminium jest lżejsze i bardziej ekonomiczne przy zachowaniu wysokich parametrów przewodzenia, co jest kluczowe w budownictwie liniowym SN przy dużych przekrojach takich jak 150 mm².
