Kabel krosowy Ethernet przemysłowy IE-5-M12D-S-5-P-2-26-7-RJ45 | 2171112 Lapp Kabel

Opis i Kluczowe Cechy

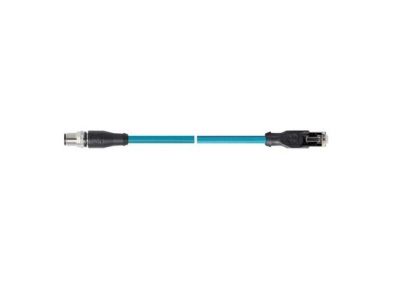

Kabel krosowy Ethernet przemysłowy IE-5-M12D-S-5-P-2-26-7-RJ45 (symbol 2171112) to profesjonalne rozwiązanie do szybkiej transmisji danych w standardach EtherCAT i EtherNet/IP. Kat.5e o przepustowości 100 Mbit/s, wyposażony w wtyczkę M12 (kodowanie D) z jednej strony i RJ45 z drugiej, ułatwia precyzyjne okablowanie w warunkach przemysłowych. Kątowe złącze M12 oszczędza miejsce, redukując naprężenia mechaniczne kabla. Płaszcz zewnętrzny z poliuretanu (PUR) zapewnia wysoką odporność na oleje, chemikalia i obciążenia mechaniczne.

• Standard Cat.5e: Gwarantuje transmisję danych z prędkością do 100 Mbit/s, odpowiednią dla sieci przemysłowych i aplikacji automatyki.
• Podwójne ekranowanie SF/UTP: Aluminowa folia laminowana + miedziany oplot o wysokim stopniu pokrycia chronią sygnał przed zakłóceniami elektromagnetycznymi w środowiskach przemysłowych.
• Płaszcz poliuretanowy (PUR): Wysoka odporność na oleje mineralne, smary, chemikalia i ścieranie – idealny do maszyn i urządzeń przemysłowych.
• Kątowe złącze M12 (180°): Zmniejsza naprężenia kabla przy wyprowadzaniu z urządzeń, zapobiegając uszkodzeniom mechanicznym.
• Długość 5 m: Uniwersalna długość do połączeń wewnątrz maszyn i między szafami sterowniczymi.

Zgodność z Normami

Kabel spełnia wymagania norm przemysłowych dla okablowania Ethernet w środowiskach przemysłowych, w tym standardy Cat.5e. Posiada certyfikację CE i jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Kabel krosowy IE-5-M12D-S-5-P-2-26-7-RJ45 przeznaczony jest do szybkiej transmisji danych w sieciach przemysłowych, automatyce i systemach sterowania.

• Łączenie sterowników PLC z urządzeniami sieciowymi w szafach sterowniczych.
• Podłączanie czujników i aktuatorów w maszynach przemysłowych (np. w standardzie EtherCAT lub EtherNet/IP).
• Transmisja danych w środowiskach wilgotnych i narażonych na działanie środków smarnych.
• Okablowanie w maszynach CNC, robotach przemysłowych i systemach wizyjnych.

Wskazówki Montażowe

Montaż kabla powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem upewnij się, że złącza są czyste i nieuszkodzone. Kabel należy układać z odpowiednim luzem, aby uniknąć naprężeń mechanicznych – szczególnie przy kątowym złączu M12. Unikać zginania kabla pod kątem mniejszym niż zalecany przez producenta. W przypadku stosowania w środowiskach agresywnych chemicznie, regularnie sprawdzaj stan płaszcza zewnętrznego.

FAQ

• Czy kabel nadaje się do stosowania na zewnątrz? Kabel jest przeznaczony do stosowania wewnątrz pomieszczeń suchych i wilgotnych, a także w osłoniętych obszarach przemysłowych. Nie jest przeznaczony do bezpośredniego kontaktu z czynnikami atmosferycznymi (deszcz, promieniowanie UV).
• Jaki jest zakres temperatur pracy kabla? Dokładny zakres nie został podany w danych produktu. Zaleca się stosowanie w temperaturach od -20°C do +70°C (standard dla kabli PUR w zastosowaniach przemysłowych).
• Czy złącze M12 jest odporne na wibracje? Tak – złącze wyposażone jest w zintegrowane zabezpieczenie antywibracyjne, co zapewnia stabilność połączenia nawet w warunkach silnych drgań.
