Kabel koncentryczny tc 685CU-102 (RG6 / 1,02 / TRI-SHIELD) /500m/ SZPULA | 26726 Elpio

Opis i Kluczowe Cechy

Kabel koncentryczny tc 685CU-102 marki ELPIO to wysokiej klasy przewód typu RG6 (XWDXpek), zaprojektowany z myślą o najbardziej wymagających instalacjach zewnętrznych. Sercem przewodu jest miedziana żyła wewnętrzna o średnicy 1,13 mm, wykonana z czystej miedzi (CU), co gwarantuje minimalną tłumienność sygnału oraz doskonałą przewodność elektryczną, kluczową przy transmisji sygnałów wysokiej częstotliwości. Unikalną cechą tego modelu jest zastosowanie potrójnego ekranowania typu Trishield, które skutecznie eliminuje wpływ zewnętrznych zakłóceń elektromagnetycznych (EMI) oraz radiowych (RFI), zapewniając integralność danych w pasmach SAT, DVB-T2 oraz CATV. Zewnętrzna powłoka wykonana z polietylenu (PE) w kolorze czarnym charakteryzuje się wysoką odpornością na promieniowanie UV oraz zmienne warunki atmosferyczne, co czyni go idealnym rozwiązaniem do montażu na elewacjach budynków i w peszlach zewnętrznych.

• Miedziana żyła 1,13 mm: Zapewnia niską rezystancję i stabilną transmisję sygnału na długich odcinkach.

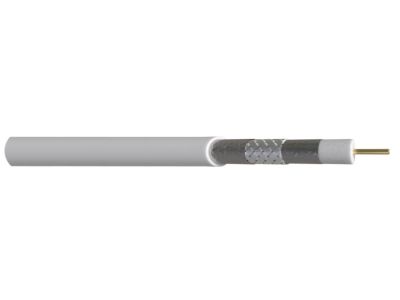

• Ekranowanie Trishield: Potrójna warstwa ochronna (folia/oplot/folia) dla maksymalnej ochrony przed interferencjami.
• Powłoka PE: Wytrzymała izolacja zewnętrzna odporna na wilgoć i degradację słoneczną.

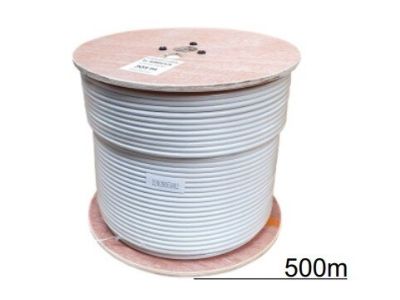

• Długość 500m: Ekonomiczna szpula ułatwia pracę przy dużych inwestycjach deweloperskich i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi okablowania koncentrycznego. Spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa materiałowego oraz parametrów transmisyjnych dla systemów dystrybucji sygnałów telewizyjnych i radiowych. Konstrukcja typu XWDXpek jest zoptymalizowana pod kątem pracy w szerokim zakresie temperatur, co potwierdzają testy starzeniowe powłoki polietylenowej.

Zastosowanie

Kabel tc 685CU-102 znajduje szerokie zastosowanie w profesjonalnych systemach teletechnicznych. Jest dedykowany do budowy magistral w zbiorczych instalacjach antenowych (AIZ), systemach telewizji satelitarnej (DVB-S/S2), naziemnej telewizji cyfrowej (DVB-T/T2) oraz w sieciach telewizji kablowej (CATV). Dzięki swojej odporności na czynniki zewnętrzne, jest niezastąpiony w połączeniach między antenami umieszczonymi na dachach a szafami dystrybucyjnymi wewnątrz budynków. Może być również stosowany w systemach monitoringu wizyjnego (CCTV) wykorzystujących transmisję analogową wysokiej rozdzielczości.

Wskazówki Montażowe

Podczas instalacji kabla RG6 należy zwrócić szczególną uwagę na zachowanie minimalnego promienia gięcia, aby nie doprowadzić do deformacji dielektryka i zmiany impedancji falowej przewodu. Zaleca się stosowanie dedykowanych złączy kompresyjnych typu F, które zapewniają szczelność i trwałość połączenia, szczególnie w miejscach narażonych na wilgoć. Przy prowadzeniu kabla na zewnątrz budynków, należy unikać bezpośredniego sąsiedztwa z kablami energetycznymi, aby zminimalizować ryzyko indukcji przepięć. Moment dokręcania złączy powinien być dobrany tak, aby zapewnić pewny styk bez uszkodzenia gwintu gniazda urządzenia.

FAQ

• Czy kabel nadaje się do układania bezpośrednio w ziemi? Choć powłoka PE jest odporna na wilgoć, w przypadku układania w gruncie zaleca się stosowanie dodatkowych rur osłonowych (peszli) typu DVR/ROV dla ochrony mechanicznej.
• Jaka jest różnica między ekranowaniem Trishield a standardowym? Trishield posiada dodatkową warstwę folii aluminiowej, co znacząco podnosi skuteczność ekranowania, szczególnie w środowiskach o dużym zagęszczeniu fal radiowych (np. bliskość nadajników LTE/5G).
• Czy miedziana żyła jest lepsza od stalowej miedziowanej (CCS)? Tak, czysta miedź (CU) oferuje znacznie lepsze parametry tłumiennościowe i jest bardziej elastyczna, co ułatwia montaż i zapewnia dłuższą żywotność instalacji.
