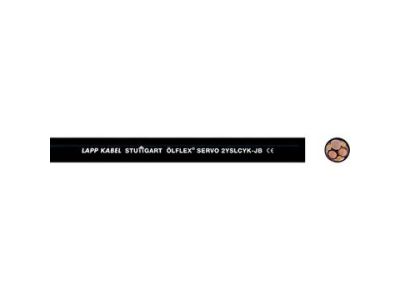

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB 3x35+3G6 0,6/1kV czarny BĘBEN | 0036446 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy ÖLFLEX SERVO 2YSLCYK-JB (numer katalogowy 0036446) to wysokiej jakości przewód do połączeń między przetwornicami częstotliwości a silnikami elektrycznymi. Konstrukcja 3x35+3G6 o napięciu znamionowym 0,6/1 kV zapewnia bezpieczne zasilanie dużych napędów. Podwójne ekranowanie (folia aluminiowa + oplot miedziany) skutecznie chroni przed zakłóceniami elektromagnetycznymi, co jest kluczowe w instalacjach z przetwornicami. Czarna wersja płaszcza PVC umożliwia stosowanie na zewnątrz w odpowiednim zakresie temperatur.

• Podwójne ekranowanie (folia aluminiowa + oplot miedziany): zapewnia idealną ochronę przed zakłóceniami elektromagnetycznymi (EMI), umożliwiając bezproblemową transmisję sygnału nawet na długich ścieżkach.
• Zrównoważona konstrukcja 3+3 z trzyczęściowym uziemieniem ochronnym: znacznie ogranicza powstawanie szkodliwych prądów łożyskowych w silniku, przedłużając jego żywotność i zmniejszając ryzyko awarii.
• Izolacja żyły o niskiej pojemności: minimalizuje straty sygnału i umożliwia stosowanie kabla na długich odcinkach transmisji bez pogorszenia jakości.
• Płaszcz PVC odporny na kwasy i zasady oraz ograniczoną odporność na oleje: gwarantuje trwałość w trudnych warunkach przemysłowych, w suchych, wilgotnych i mokrych środowiskach.
• Wersja czarna przystosowana do stosowania na zewnątrz (w określonym zakresie temperatury): rozszerza możliwości zastosowania kabla poza pomieszczeniami zamkniętymi.

Zgodność z Normami

Kabel ÖLFLEX SERVO 2YSLCYK-JB został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada certyfikat CE. Spełnia wymagania typowe dla przewodów sterowniczych i siłowych stosowanych w instalacjach przemysłowych. Dokładne numery norm nie zostały podane w dokumentacji technicznej – dla pełnej informacji zalecamy kontakt z producentem.

Zastosowanie

Kabel falownikowy ÖLFLEX SERVO 2YSLCYK-JB jest przeznaczony do łączenia przetwornic częstotliwości z silnikami elektrycznymi oraz do zasilania dużych napędów. Sprawdza się w instalacjach wymagających niezawodnej ochrony przed zakłóceniami i długich trasach transmisji.

• Połączenie przetwornicy częstotliwości z silnikiem asynchronicznym w układach napędowych.
• Zasilanie dużych silników elektrycznych w maszynach przemysłowych, przenośnikach i pompach.
• Instalacje w suchych, wilgotnych i mokrych środowiskach przemysłowych (hale produkcyjne, oczyszczalnie, stacje uzdatniania).
• Zastosowanie zewnętrzne w temperaturze otoczenia nie niższej niż -15°C (wersja czarna).

Wskazówki Montażowe

Montaż i podłączenie kabla falownikowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Kabel należy układać z zachowaniem minimalnego promienia gięcia zalecanego przez producenta – dla wersji giętkiej podczas układania ruchomego wartość ta jest podana w karcie katalogowej. Przekrój przewodów (3x35 mm² + 3x6 mm²) dobierz do prądu obciążenia zgodnie z normami instalacyjnymi. Zakończenia żył starannie przygotuj, a ekran podłącz do potencjału ziemi w sposób ciągły – zapewni to skuteczność ochrony przeciwzakłóceniowej.

FAQ

• Czy kabel można stosować na zewnątrz? Tak, czarna wersja płaszcza PVC jest odporna na promieniowanie UV i warunki atmosferyczne w zakresie temperatur od -15°C do wartości podanej w dokumentacji. Dla bezpieczeństwa sprawdź maksymalną temperaturę roboczą.
• Jakie napięcie nominalne ma ten kabel? Napięcie znamionowe wynosi U0/U = 0,6/1 kV, co pozwala na bezpieczną pracę w sieciach niskiego napięcia do 1000 V AC.
• Czy ekranowanie chroni przed zakłóceniami elektromagnetycznymi z przetwornicy? Tak, podwójne ekranowanie (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia) zapewnia skuteczną ochronę przed EMI, co jest kluczowe przy połączeniach falownik–silnik.
