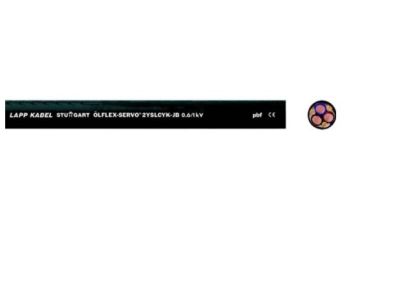

Kabel falownikowy OLFLEX SERVO 2YSLCYK-JB 3x6+3G1 0,6/1kV czarny BĘBEN | 0036442 Lapp Kabel

Opis i Kluczowe Cechy

Kabel falownikowy ÖLFLEX SERVO 2YSLCYK-JB 0036442 to giętki przewód przyłączeniowy do silników o napięciu znamionowym U0/U 0,6/1 kV. Konstrukcja 3x6+3G1 (trzy żyły robocze 6 mm² i trzy żyły ochronne 1 mm²) zapewnia zasilanie dużych napędów elektrycznych, a czarna powłoka PVC umożliwia stosowanie na zewnątrz w odpowiednim zakresie temperatur. Dzięki podwójnemu ekranowaniu (folia aluminiowa + oplot miedziany) kabel skutecznie chroni przed zakłóceniami elektromagnetycznymi.

• Podwójne ekranowanie: Folia aluminiowa i miedziany oplot o wysokim stopniu pokrycia zapewniają idealną ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe przy łączeniu przetwornic częstotliwości z silnikami.
• Konstrukcja zbalansowana 3+3: Trzyczęściowe uziemienie ochronne (3G1) w połączeniu ze zbalansowaną budową żył w znacznym stopniu zapobiega powstawaniu szkodliwych prądów łożyskowych, ograniczając uszkodzenia łożysk silnika i wydłużając jego żywotność.
• Izolacja żył o niskiej pojemności: Umożliwia transmisję sygnału na długich drogach bez degradacji, co jest istotne w rozległych instalacjach przemysłowych.
• Odporność środowiskowa: Płaszcz PVC jest odporny na działanie kwasów, zasad oraz ograniczenie na oleje. Wersja czarna nadaje się do stosowania na zewnątrz (z zastrzeżeniem zakresu temperatury), a giętkość pozwala na elastyczne prowadzenie w temperaturach do –15 °C.
• Wszechstronność zastosowań: Nadaje się do średnich obciążeń mechanicznych, montażu nieruchomego oraz sporadycznych ruchów, w suchych, wilgotnych i mokrych pomieszczeniach.

Zgodność z Normami

Kabel spełnia wymagania europejskich norm obowiązujących dla przewodów sterowniczych i przyłączeniowych w instalacjach niskiego napięcia. Posiada deklarację zgodności CE oraz oznakowanie producenta Lapp. Wszelkie prace instalacyjne należy wykonywać zgodnie z obowiązującymi przepisami (np. PN-IEC 60364).

Zastosowanie

Kabel ÖLFLEX SERVO 2YSLCYK-JB przeznaczony jest przede wszystkim do łączenia przetwornic częstotliwości z silnikami elektrycznymi w układach napędowych. Sprawdza się w środowiskach o podwyższonym ryzyku zakłóceń elektromagnetycznych oraz w aplikacjach wymagających odporności na czynniki chemiczne i wilgoć.

• Połączenie przetwornic częstotliwości z silnikami trójfazowymi – ochrona przed zakłóceniami EMI i prądami łożyskowymi.
• Zasilanie dużych napędów elektrycznych w maszynach przemysłowych, pompach, wentylatorach.
• Instalacje w suchych, wilgotnych i mokrych pomieszczeniach (np. hale produkcyjne, oczyszczalnie, stacje uzdatniania wody).
• Zastosowania zewnętrzne (wersja czarna) – pod warunkiem przestrzegania zakresu temperatur i ochrony przed bezpośrednim promieniowaniem UV.

Wskazówki Montażowe

Montaż i podłączanie kabla może być wykonywane wyłącznie przez wykwalifikowany personel elektryczny posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Podczas układania kabla należy przestrzegać minimalnych promieni gięcia zgodnych z dokumentacją producenta (dla wersji giętkiej – min. 15x średnica zewnętrzna przy montażu nieruchomym). Przekrój żył (6 mm² żyły robocze, 1 mm² żyły ochronne) dobierać do obciążenia prądowego i długości linii. W przypadku stosowania na zewnątrz chronić przed bezpośrednim nasłonecznieniem w razie przekroczenia dopuszczalnej temperatury pracy. Wszelkie połączenia ekranów wykonać zgodnie z zaleceniami producenta (np. poprzez listwy ekranujące).

FAQ

• Czy kabel można stosować w stałym ruchu (np. w przewodach łańcuchowych)? Kabel przeznaczony jest do montażu nieruchomego oraz sporadycznych ruchów. Nie jest zalecany do ciągłej pracy w łańcuchach kablowych – w takich aplikacjach należy stosować dedykowane przewody giętkie do łańcuchów.
• Jaka jest maksymalna temperatura pracy na zewnątrz? W danych producenta podano, że wersja czarna nadaje się do stosowania na zewnątrz z zastrzeżeniem zakresu temperatury. Elastyczne zastosowanie możliwe jest w temperaturach do –15°C. Górna granica temperatury roboczej dla PVC to zwykle +70°C – zalecamy sprawdzenie w dokumentacji technicznej konkretnej partii.
• Czy kabel jest odporny na oleje i smary? Płaszcz PVC ma ograniczoną odporność na oleje – nadaje się do kontaktu z drobnymi ilościami, ale nie jest przeznaczony do ciągłego zanurzenia w oleju. W przypadku agresywnych mediów zalecamy stosowanie przewodów z poliuretanem (PUR).
